Descripción

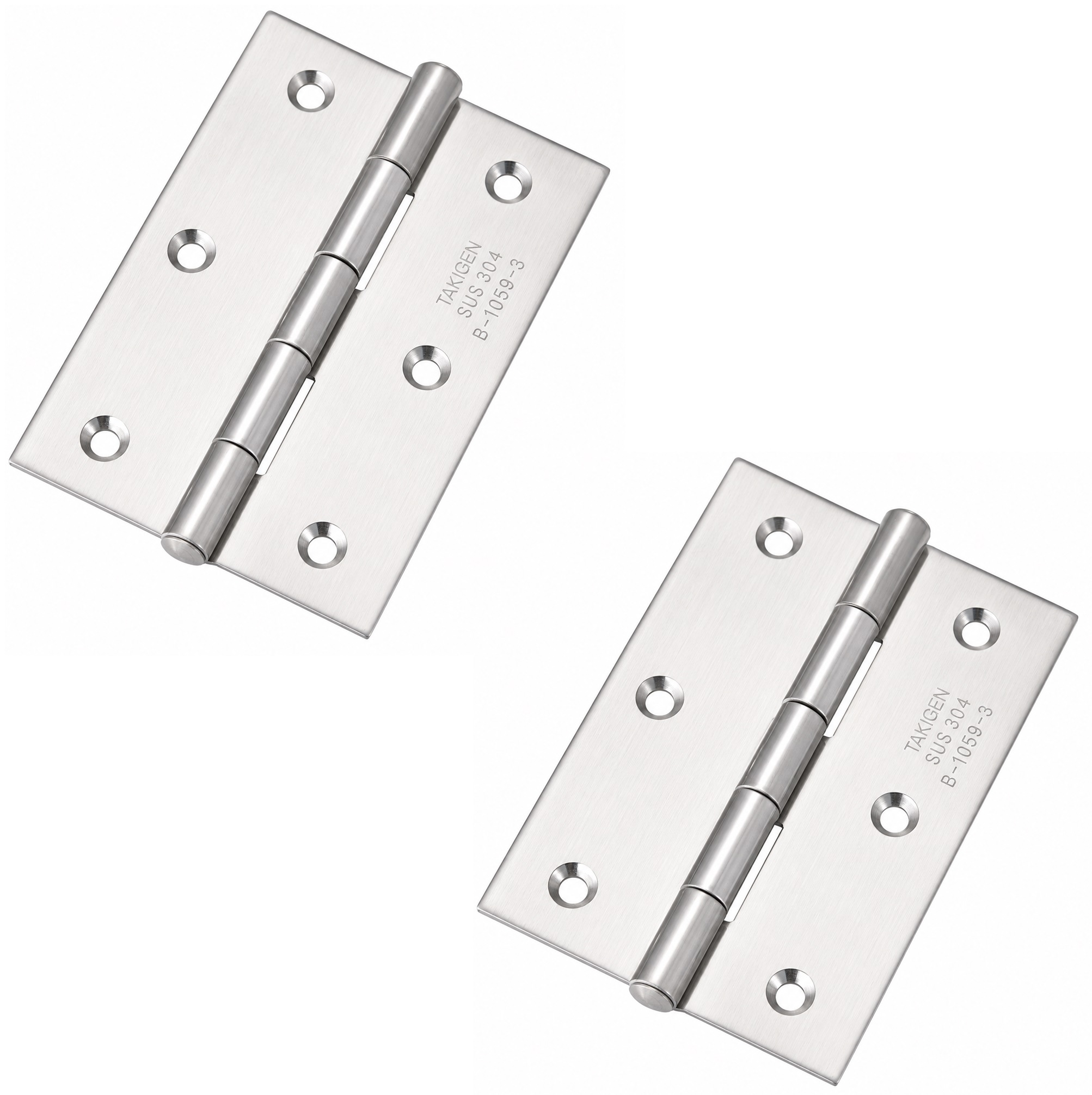

2 piezas de bisagra de rosca de alta calidad, fabricadas en acero inoxidable macizo SUS304 (V2A o 1.4301), superficie: pulido brillante, B-1059-3 (10659), tamaño: 64 mm (2-33/64″), capacidad de carga: 9,7 kg (21 lbs)
Aplicación:
Bisagra robusta y plana para puertas de máquina, escotillas de mantenimiento y mucho más.
La bisagra atornillada B-1059-3 (10659) conecta puertas o solapas a una carrocería o marco y permite un movimiento rotacional fácil y permanente.
El diseño plano es especialmente adecuado para aplicaciones atornilladas en carcasas, cubiertas de máquinas y armarios.
El acero inoxidable SUS304 ofrece buena resistencia a la corrosión, lo que hace que la bisagra sea adecuada para ambientes húmedos o más exigentes.
La superficie pulida garantiza un aspecto limpio y de alta calidad, y facilita la limpieza.
6 orificios aburrados permiten un fijamiento estable, de modo que las cabezas de los tornillos pueden quedar en gran medida a ras con las aspas de las bisagras.
Al usar dos bisagras verticales, el peso de referencia de la puerta puede ser de hasta 9,7 kg (21 lbs) para un tamaño de puerta de 700 mm (27-9/16″) x 350 mm (13-25/32″).
Las bisagras planas de alta calidad B-1059-3 son perfectas, entre otras cosas:
- Puertas de recinto
- Cubiertas de máquinas
- Carcasa de acero inoxidable
- Armarios de control
- Solapas de dispositivo
- Puertas de armario
- Puertas de máquina
- Escotillas de mantenimiento
Detalles técnicos:
- Peso: 21 g (para 2 piezas: 42 g)
- Capacidad de carga (capacidad de carga): 9,7 kg (21 lbs) – para 2 piezas
- Tamaño: 64 mm (2-33/64″)

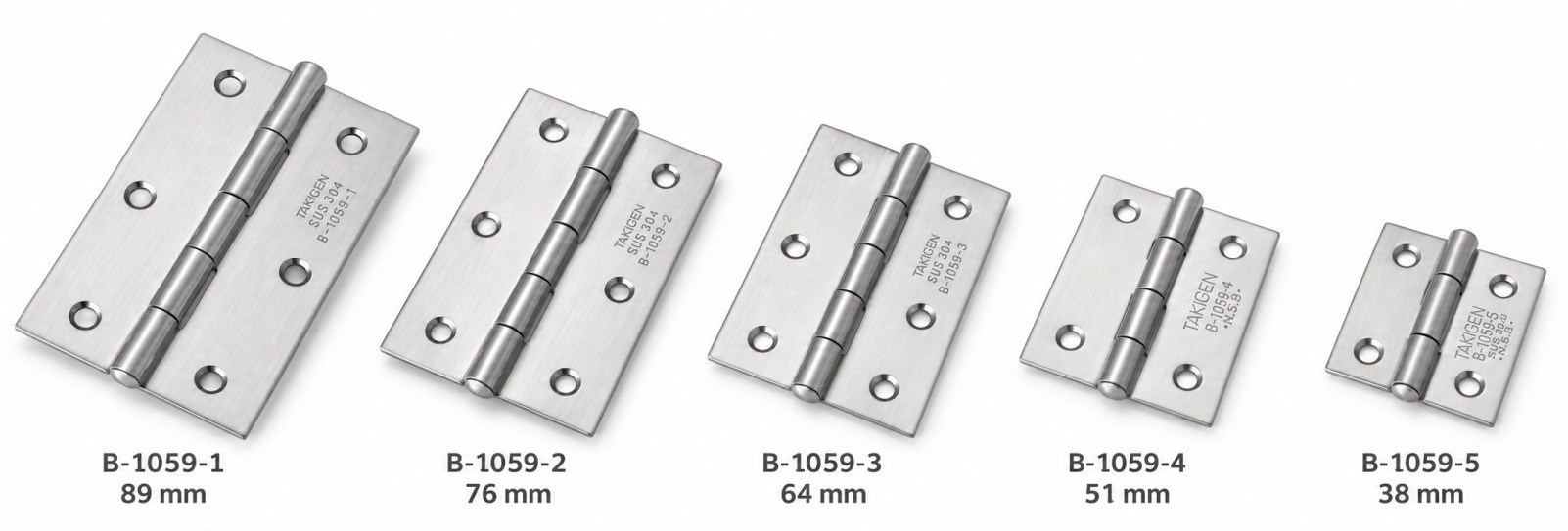

- Disponible en 5 tamaños: 38 mm, 51 mm, 64 mm, 76 mm y 89 mm
- Fácil instalación, estable
- Grosor del material: 0,8 mm (1/32″)
- 6 orificios de montaje empotrados
- Agujeros de montaje con ⌀4,5 mm
- Avellanado con ⌀6 mm
- Pasador de bisagra de ⌀4,5 mm
- Rodillo de bisagra con ⌀�6 mm de diámetro exterior
- Cinco segmentos conjuntos
- Puerta de referencia para la especificación de peso: 700 mm (27-9/16″) x 350 mm (13-25/32″)
- Adecuado para diferentes aplicaciones de puertas y solapas
- Pulido brillante
- Resistente a la intemperie, libre de óxido o corrosión
- Alta calidad de marca de TAKIGEN®
Superficie:
- Pulido brillante
- Las superficies pulidas y brillantes en los muebles y componentes mejoran la estética y les dan un aspecto elegante y de alta calidad
- Además, la superficie lisa facilita la limpieza y garantiza menos adherencia de suciedad y suciedad
Montaje:
- La fijación se realiza con 6 tornillos avellanados de acero inoxidable V2A, aproximadamente ⌀3,5 mm (no incluido)
- La bisagra plana tiene 6 orificios de montaje con avellanado
- La bisagra plana se alinea primero con la puerta o la solapa y el marco en la posición deseada
- Los 6 puntos de anclaje están marcados según el patrón de agujeros y, dependiendo del material utilizado, pre-perforados o roscados
- La bisagra se fija con tornillos aventanados adecuados
- Para una instalación visualmente limpia, las cabezas de los tornillos deben estar lo más afiladas posible en los asuselladores
- Antes del ajuste final, hay que comprobar si la puerta o la solapa pueden moverse libremente y sin refuerzos
Las dimensiones:
- Longitud: 64 mm (2-33/64″)
- Ancho: 40 mm (1-37/64″)
- Grosor del material: 0,8 mm (1/32″)
- Patrón estenopeico: 48 mm (1-57/64″)
- Número de segmentos articulados: 5

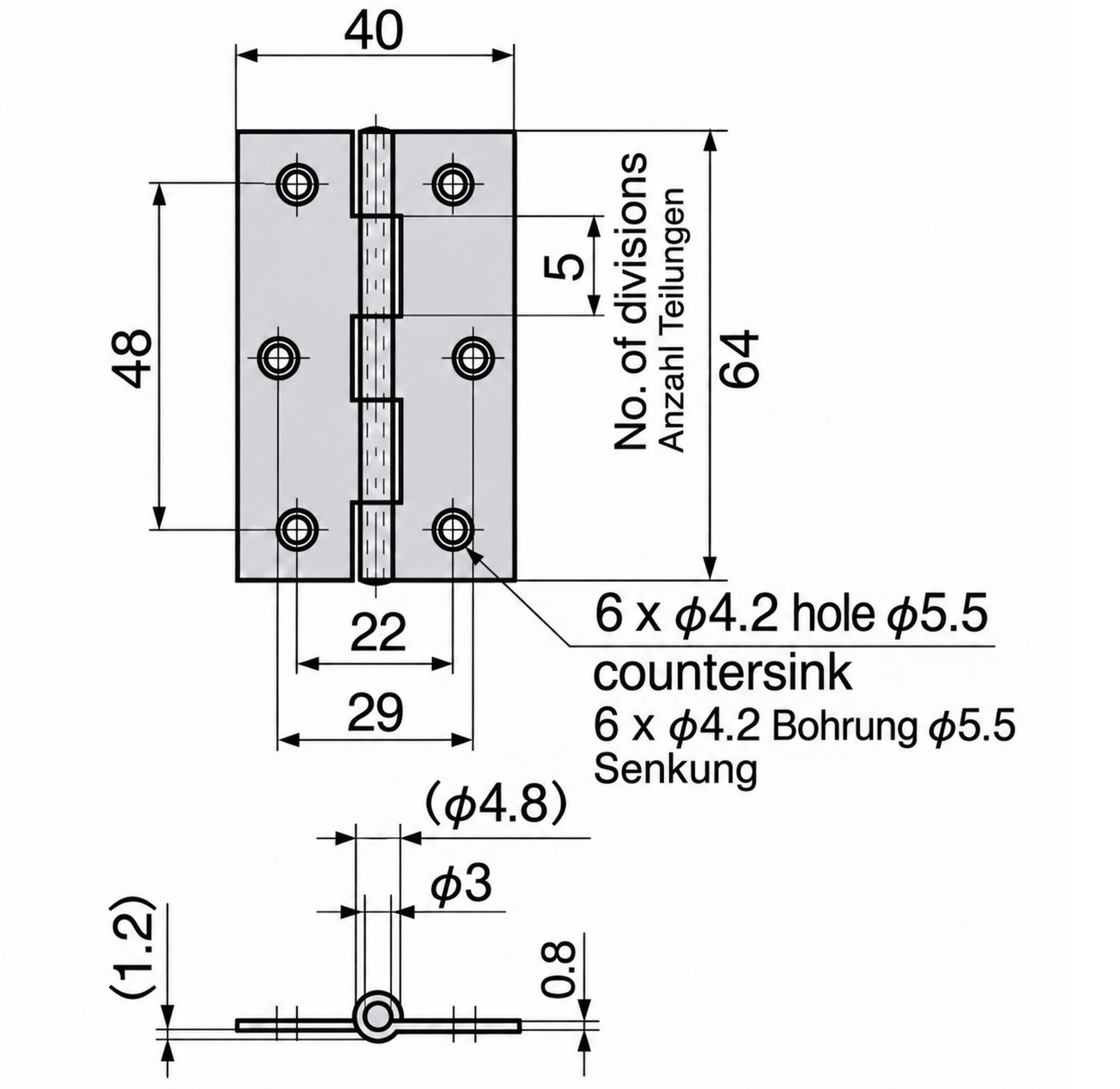

Para obtener más dimensiones y detalles , consulte el dibujo técnico.
Material:
- Las bisagras planas B-1059-3 están fabricadas en acero inoxidable macizo SUS304 (V2A o 1.4301)
- El acero inoxidable SUS304 se caracteriza por su alta resistencia a la corrosión y durabilidad, lo que lo hace ideal para su uso en entornos exigentes
- Además, ofrece una interfaz atractiva que es moderna y fácil de mantener
Incluido en la entrega:
- 2 piezas de bisagra plana B-1059-3 (10659) fabricada en acero inoxidable macizo SUS304, pulido brillante, 64 mm (2-33/64″)
- Este artículo no incluye tornillos de montaje
Números de artículo del fabricante:
- ID del artículo: 10659
- Número de artículo: B-1059-3
Fabricante: TAKIGEN (Japón)
