Descripción

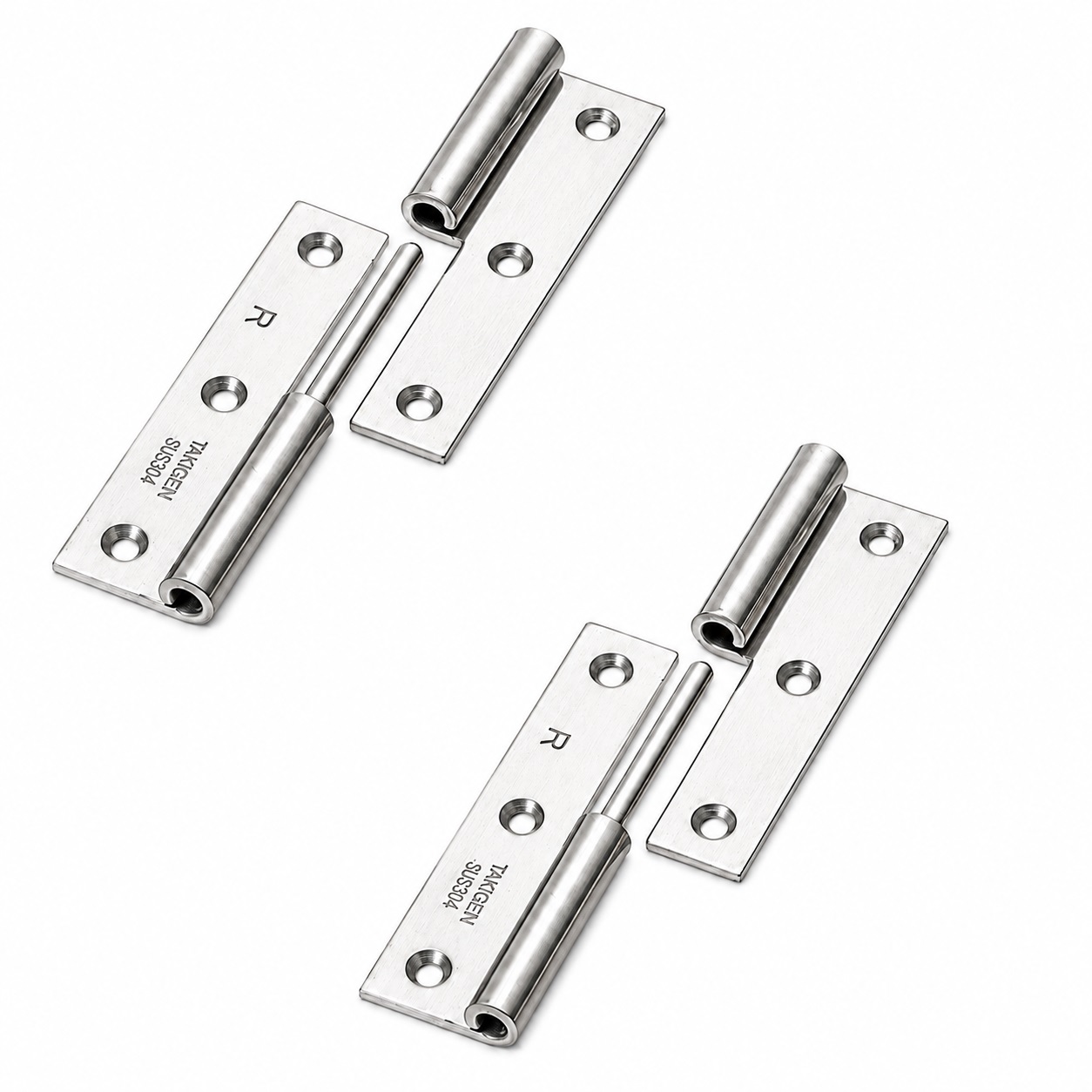

2 piezas de bisagra robusta de alta calidad, fabricadas en acero inoxidable macizo SUS304 (V2A o 1.4301), superficie: pulida brillante, B-1004-1-R (10564), altura: 75 mm (2-61/64″), versión: derecha, capacidad de carga: 15 kg (34 lbs)
Aplicación:
Bisagra robusta para puertas, escotillas de mantenimiento y mucho más.
Versión: correcto. Para puertas y solapas con bisagras derechas.
La bisagra elevadora B-1004-1-R (10564) conecta puertas o solapas a una carcasa de forma desmontable.
Al levantar, el componente móvil puede separarse de la parte de la bisagra montada permanentemente sin aflojar los tornillos de fijación.
Las versiones izquierda y derecha están pensadas para construcciones adecuadamente articuladas.
El material SUS304 y la superficie pulida con espejo proporcionan una alta resistencia a la corrosión para aplicaciones en cocina, marinas y exteriores.
Seis orificios avellanados permiten un cierre a ras y de baja interferencia con tornillos aventanados M3.
Al usar dos bisagras verticalmente, TAKIGEN cita una masa de puerta de 15 kg como valor de referencia.
Las bisagras de póster B-1004-1-R de alta calidad son perfectas para, entre otras cosas:
- Carcasa exterior
- Puertas de equipos
- Cubiertas de máquinas
- Puertas de electrodomésticos de cocina
- Puertas
- Escotillas de mantenimiento
Detalles técnicos:
- Versión: derecha
- Peso: 65 g (para 2 piezas: 130 g)
- Capacidad de carga (capacidad de carga): 15 kg (34 lbs) – para 2 piezas
- Altura: 75 mm (2-61/64″)
- Disponible en 2 acabados: izquierda y derecha, en 2 materiales: acero inoxidable SUS304 y acero, y en 3 longitudes: 50 mm, 64 mm y 75 mm
- Fácil instalación, estable
- Construcción desmontable en dos piezas
- Alta resistencia a la corrosión
- Espesor del material: 2 mm (5/64″)
- Seis orificios avellanados para tornillos M3
- Pasador de bisagra de ⌀4 mm (5/32″)
- La puerta se puede quitar sin aflojar los tornillos
- Adecuado para aplicaciones tanto en interiores como en exteriores
- Cumple con RoHS10
- Pulido brillante
- Resistente a la intemperie, libre de óxido o corrosión
- Alta calidad de marca de TAKIGEN®
Superficie:
- Pulido brillante
- Las superficies pulidas y brillantes en los muebles y componentes mejoran la estética y les dan un aspecto elegante y de alta calidad
- Además, la superficie lisa facilita la limpieza y garantiza menos adherencia de suciedad y suciedad
Montaje:
- El cierre se hace con 6 piezas de tornillos avellanados M3 (no incluidos)
- el B-1004-1-R (10564) tiene 6 orificios de montaje
- La distancia entre los orificios de montaje es de 24 mm (15/16″) en horizontal y 30 mm (1-3/16″) en vertical
- En primer lugar, las posiciones de las dos mitades de la bisagra deben marcarse según la dirección correcta del tope y deben prepararse los seis puntos de anclaje
- La mitad bisagra en el lado de la carcasa está sujeta con tres tornillos avellanados M3
- La mitad de la bisagra en el lado de la puerta también está montada con tres tornillos avellanados M3
- Ambas mitades de la bisagra deben estar alineadas para que el pasador pueda insertarse sin tensión
- La puerta o la solapa se fija entonces al pasador de la bisagra desde arriba
- Por último, es necesario comprobar la suavidad, el acoplamiento completo del pasador y el ajuste ajustado de todos los tornillos
Las dimensiones:
- Altura total de la bisagra de elevación: 75 mm (2-61/64″)
- Anchura: 38 mm (1-1/2″)
- Diámetro del pasador de la bisagra: ⌀4 mm (5/32″)

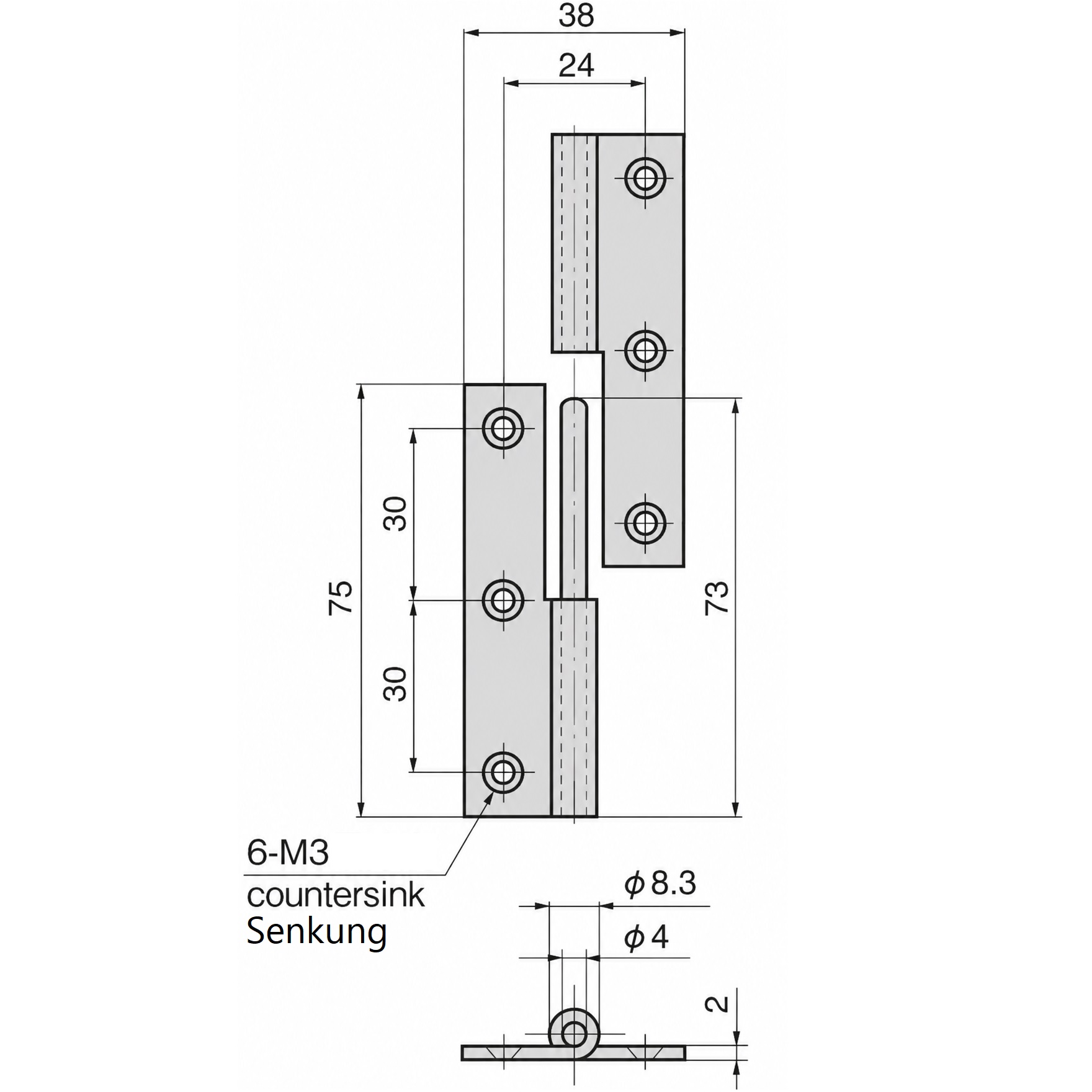

Para obtener más dimensiones y detalles , consulte el dibujo técnico.
Material:
- Las bisagras insignia de la B-1004-1-R están fabricadas en acero inoxidable macizo SUS304 (V2A o 1.4301)
- El acero inoxidable SUS304 se caracteriza por su alta resistencia a la corrosión y durabilidad, lo que lo hace ideal para su uso en entornos exigentes
- Además, ofrece un acabado atractivo, pulido o satinado que es moderno y fácil de mantener
Incluido en la entrega:
- Bisagra de elevación B-1004-1-R (10564) de 2 piezas fabricada en acero inoxidable macizo SUS304, pulido brillante, 75 mm (2-61/64″), versión: derecha
- Este artículo no incluye tornillos de montaje
Números de artículo del fabricante:
- ID del artículo: 10564
- Número de artículo: B-1004-1-R
- Número GTIN (EAN, UPC): 0618455525841
Fabricante: TAKIGEN (Japón)
