Descripción

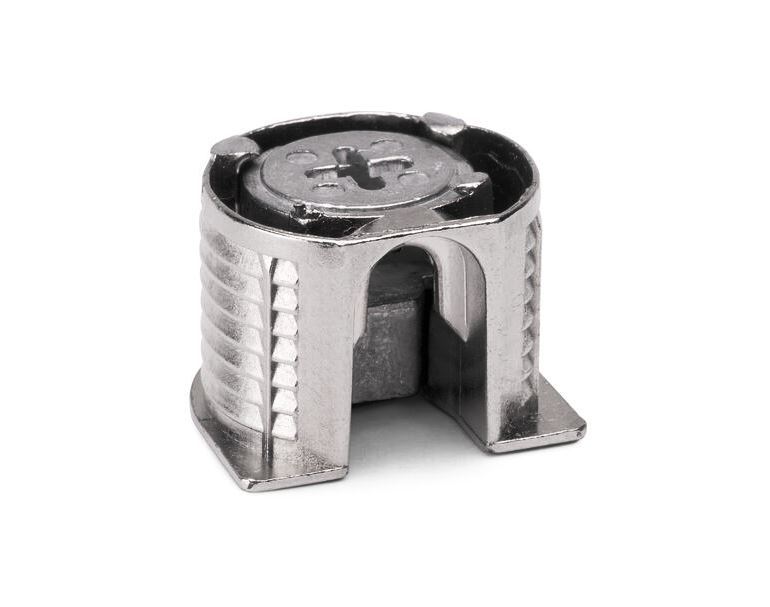

20 piezas de conexión excéntrica estable con brida y camisa exterior de garra para un espesor de placa de 19 mm (3/4″), de zinc sólido fundido a presión, superficie: niquelado, 8070907
Aplicación:
Conector excéntrico robusto para la conexión de muebles y mucho más.

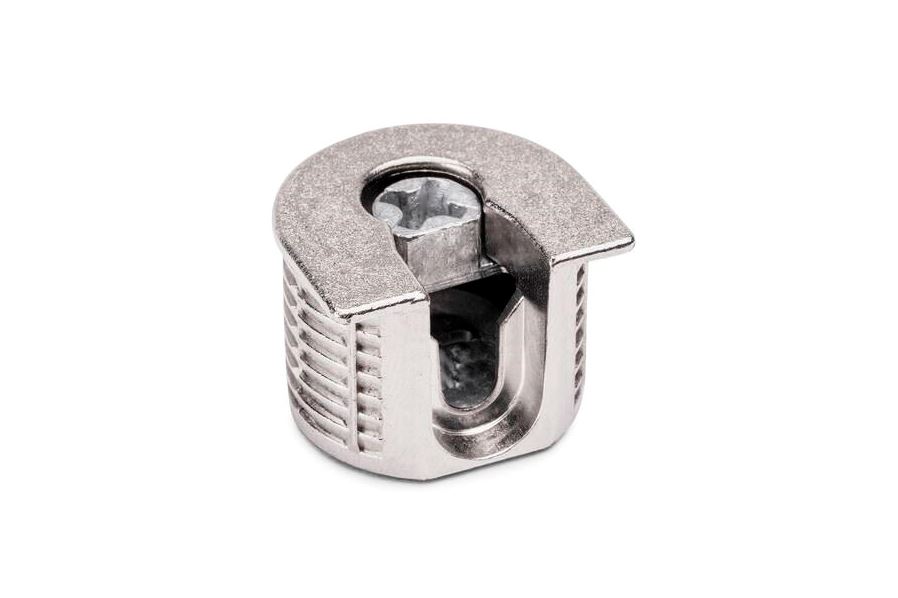

El práctico conector excéntrico 8070907 es un herraje de conexión robusto y de alta calidad para la construcción de muebles y permite una fijación casi invisible pero muy estable de los estantes en los muebles de carcasa.
Se utiliza para la conexión fija e invisible de piezas de carcasa y es especialmente adecuado para estanterías, armarios y muebles modulares.

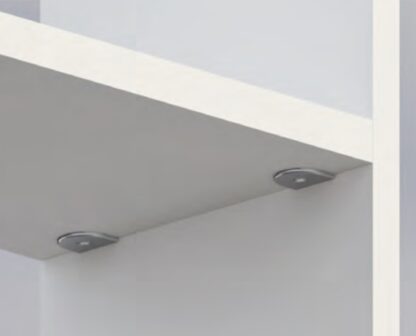

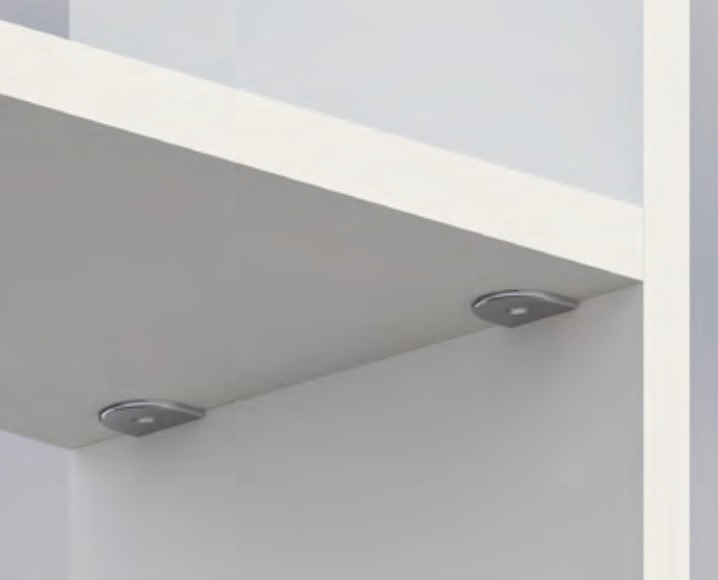

La cubierta de borde visible permite un aspecto elegante con juntas expuestas, como se muestra en la foto de la aplicación.

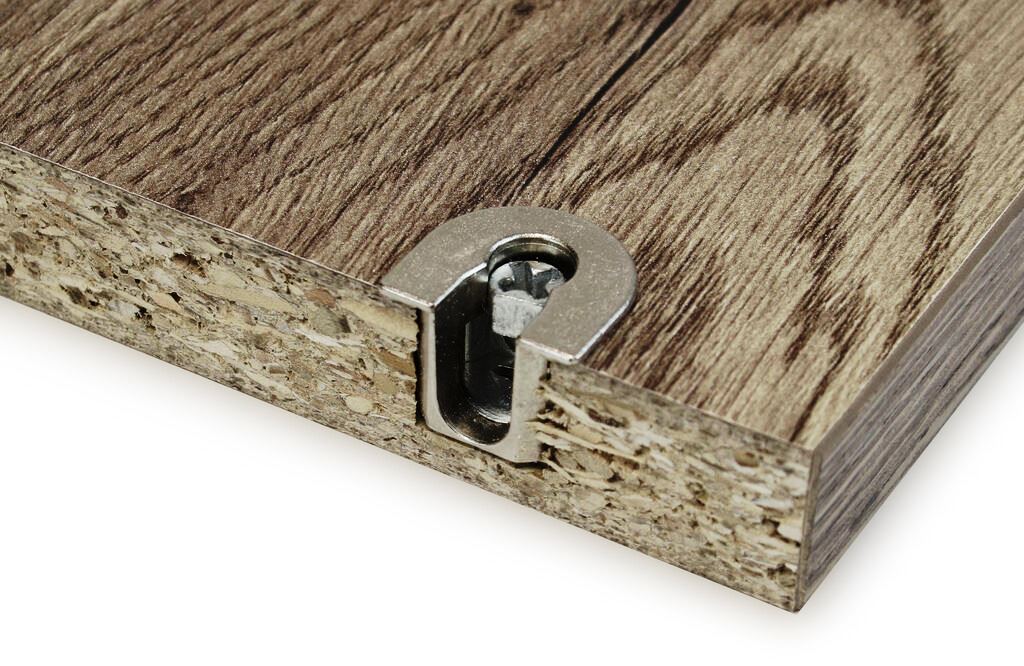

El 8070907 de conexión excéntrica se inserta en la parte inferior de un estante, por ejemplo, y se conecta a un pasador excéntrico en la pared lateral.
Con solo ponérselo y apretarlo, se crea una conexión de ajuste de forma y de fuerza, que al mismo tiempo asegura el suelo contra la elevación.
Al girar la excéntrica, se aprieta firmemente el pasador y se estabiliza la conexión.
Adecuado para los pines excéntricos 8057205, 8905205, 8905305, 8084001 y 8083901.
Aplicación típica: Inserción en estantes o tabiques con orificio de ⌀20 mm (25/32″), 14,5 mm (37/64″) de profundidad, en combinación con pasadores excéntricos a juego.
Ideal para una amplia gama de aplicaciones de muebles: permite un montaje y desmontaje rápido y estable con herramientas comunes.
Las conexiones excéntricas de alta calidad 8070907 son perfectas para, entre otras cosas:
- Muebles de canal
- Estantes
- Acabado interior
- Equipamiento de tiendas
- Exposición
- Conexión de muebles
Detalles técnicos:
- Peso: 11,4 g
- Tamaño: 19 mm (3/4″)
- Fácil instalación, práctico, estable
- Especialmente diseñado para placas de 19 mm (3/4″)
- Instalación rápida y segura gracias al anclaje de garras
- Limpieza óptica gracias a la brida integrada
- Diámetro de la copa: ⌀20 mm (25/32″)
- Profundidad de perforación: 14,5 mm (37/64″)
- Distancia de montaje desde el borde (orificio central): 9,5 mm (3/8″)
- Fijación: Con funda de garra, sin necesidad de pegamento ni fijación adicional
- niquelado
- Zamak (fundición a presión de zinc)
- alta calidad de marca de UMAXO®
Superficie:
- Niquelado
- Las superficies niqueladas se caracterizan por su alta resistencia a la corrosión y durabilidad, lo que las hace ideales para su uso en habitaciones húmedas como cocinas y baños
- Ofrecen un aspecto elegante y brillante que parece moderno y atemporal al mismo tiempo
- También son fáciles de limpiar, ya que hacen que la suciedad y las huellas dactilares sean menos visibles y son fáciles de limpiar
Montaje:
- Se perfora un orificio de 20 mm (25/32″) a 14,5 mm (37/64″) de profundidad en el estante; El centro del orificio está a 9,5 mm (3/8″) del borde de ataque
- El tornillo especial se atornilla 0,374015748031496 profundamente en la parte lateral o central
- A continuación, el estante se coloca en la parte superior para que la carcasa se agarre limpiamente sobre la cabeza del tornillo

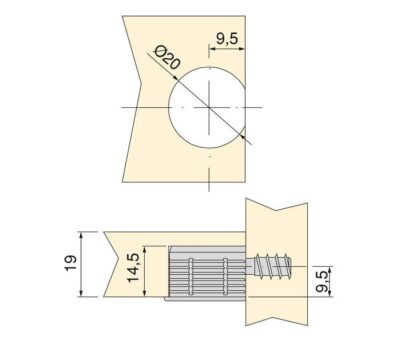

- Al apretar el tornillo de apriete en la carcasa, el suelo se aprieta a la fuerza y, al mismo tiempo, se asegura contra la elevación (para más detalles, consulte el dibujo de montaje)
Las dimensiones:
- Diámetro exterior de la carcasa: ⌀20 mm (25/32″)
- Ancho de la caja (borde inferior): 22 mm (55/64″) x 20 mm (25/32″)
- Espesor de la brida por encima de la superficie de la placa: 1 mm (3/64″)

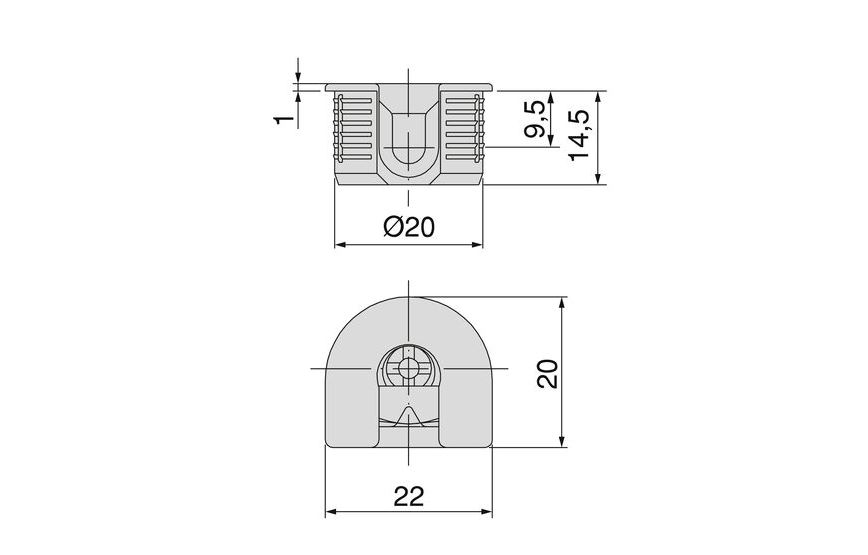

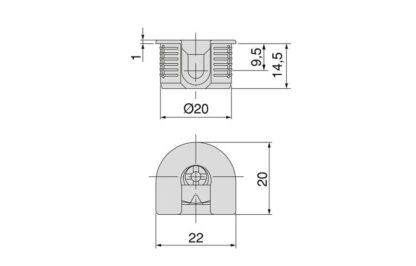

Para obtener más dimensiones y detalles, consulte el dibujo técnico.
Material:
- Las conexiones excéntricas 8070907 están hechas de zinc sólido fundido a presión
- Los herrajes industriales y de mobiliario de zamak ofrecen un aspecto y un tacto de alta calidad que son duraderos y valiosos
- Debido a su alta estabilidad y resistencia a la corrosión, siguen siendo fiables y libres de óxido incluso con el uso diario
- Además, a menudo son menos costosos que los accesorios de latón macizo o acero inoxidable sin comprometer la calidad
Incluido en la entrega:

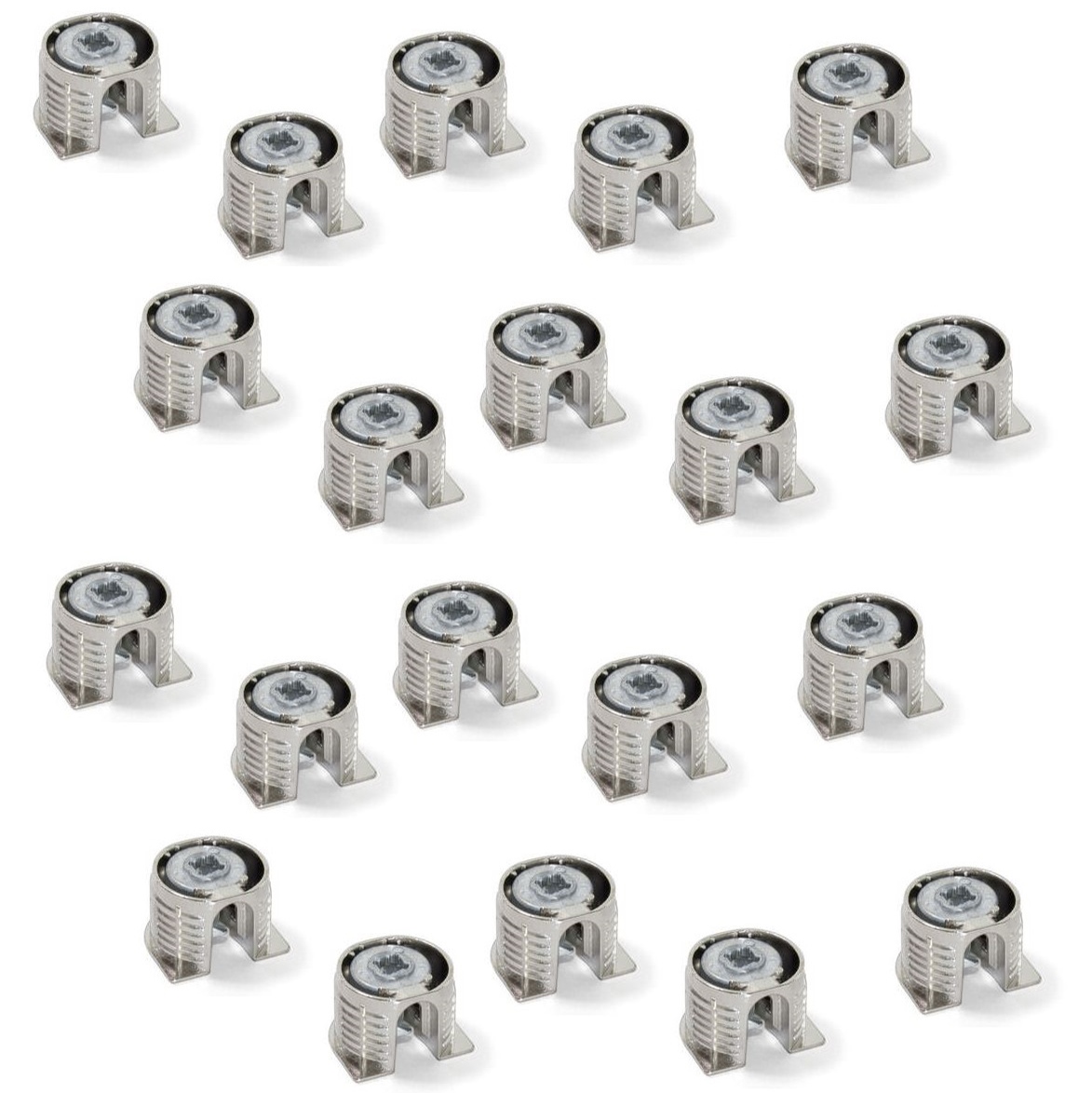

- 20 piezas de 8070907 de conexión excéntrica de zinc fundido a presión sólido, niquelado
- Las clavijas 8057205, 8905205, 8905305, 8084001 o 8083901 excéntricas no están incluidas y deben pedirse por separado
Números de artículo del fabricante:
- ID del artículo: 8070907
- Número EAN: 8432393120836
Fabricante: EMUCA
