Descripción
Mesa desmontable de alta calidad, fabricada con aleación de aluminio robusta, superficie: aspecto de acero inoxidable, anodizado, 2046369, longitud de extensión: 750 mm (29-17/32″), capacidad de carga: 60 kg (132 lbs)
Aplicación:

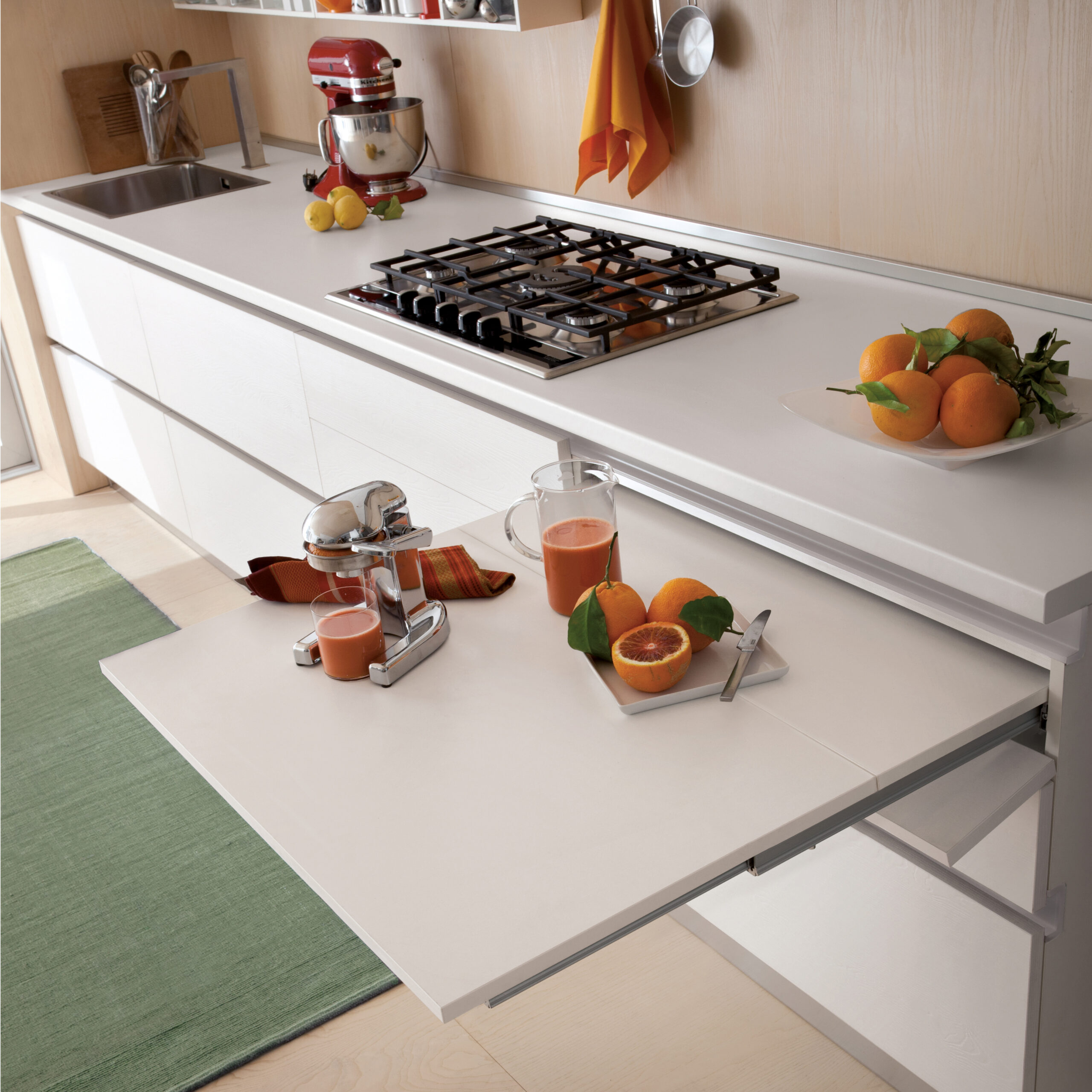

Mesa extensible para armarios de cocina, armarios base, muebles de cocina, mesas extensibles, mesas plegables y mucho más.
El montaje de mesas desplegables 2046369 permite una mesa o superficie de trabajo desplegable y luego articulada, que se oculta en un marco de mueble para ahorrar espacio.
Con una longitud extraíble de 750 mm (29-17/32″), el sistema crea un espacio útil adicional generoso cuando es necesario y permanece casi completamente oculto en el mobiliario cuando está cerrado.
Es adecuado para anchos de carcasa desde 300 mm (11-13/16″) hasta 1200 mm (47-1/4″) con una profundidad mínima de instalación de 545 mm (21-29/64″), por lo que puede usarse de forma flexible en muebles de cocina y salón.
La capacidad de carga de hasta 60 kg permite un uso estable como superficie para comedor, trabajo o almacenamiento.
Un bloqueo, cuando se extiende, previene la inserción accidental y aumenta la seguridad durante el uso.

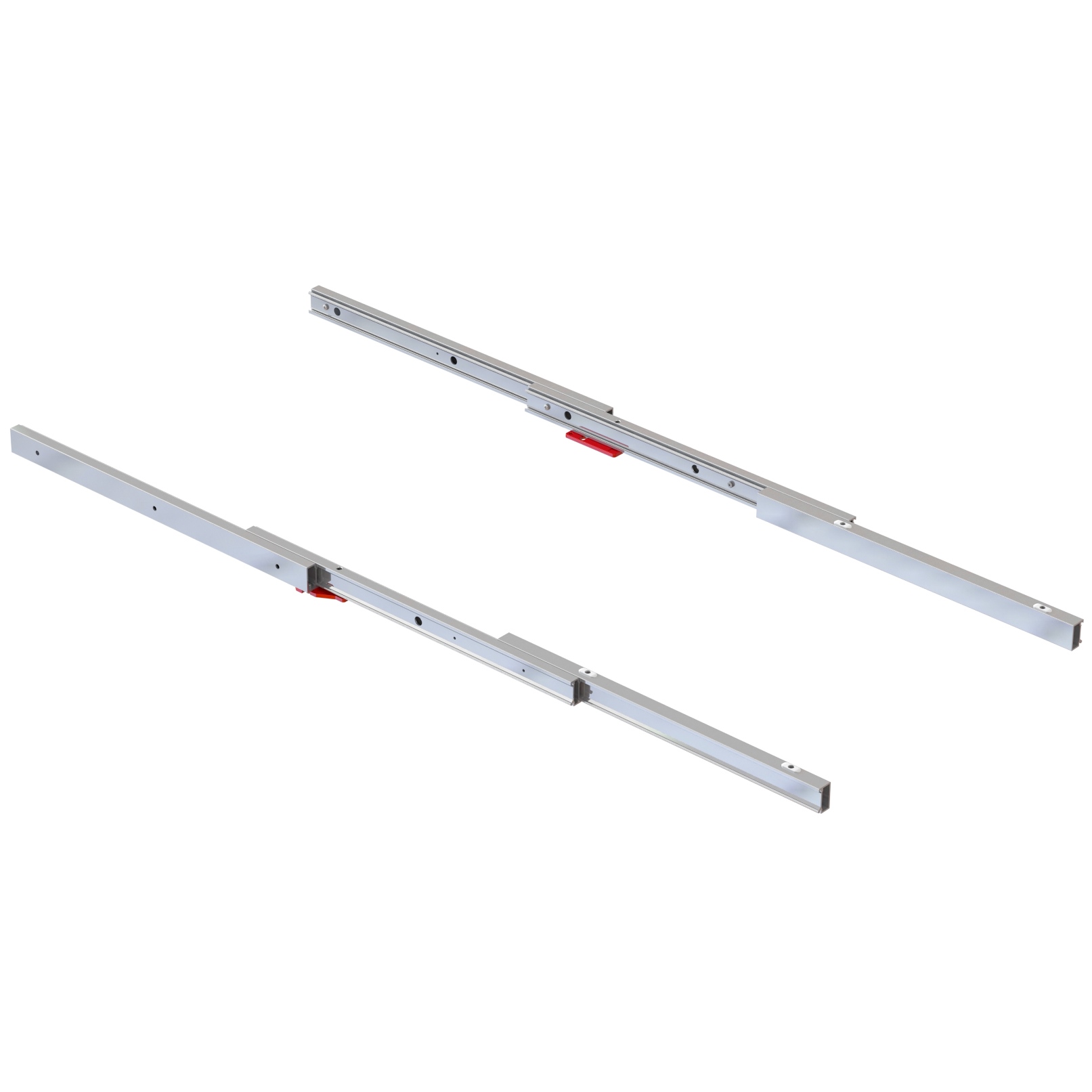

Los perfiles guía, fabricados en aluminio anodizado extruido de color acero inoxidable, combinan bajo peso muerto, resistencia a la corrosión y un aspecto de alta calidad.
Los despliegues de mesa de alta calidad 2046369 son perfectos, entre otras cosas:
- Mesas de desayuno
- Mesas de comedor
- Superficies de trabajo adicionales
- Escritorios
- Cocinas pequeñas
- Muebles de salón
- Mobiliario de oficina en casa
- Muebles de cocina
- Armarios de cocina
- Muebles de cocina
- Tablas extensibles
- Mesas plegables
Detalles técnicos:
- Peso: 3000 g
- Capacidad de carga: 60 kg (132 lbs)
- Longitud del cajón: 750 mm (29-17/32″)
- Fácil instalación, estable
- Para anchos de módulos desde 300 mm (11-13/16″) hasta 1200 mm (47-1/4″)
- Profundidad mínima de instalación 545 mm (21-29/64″)
- Altura mínima de instalación: 110 mm (4-21/64″)
- Se puede integrar en la carrocería del mueble para ahorrar espacio
- Superficie extensible y articulada de mesa
- Seguro cuando se extiende
- Protección contra inserciones no intencionadas
- Perfiles guía fabricados en aluminio extruido
- Adecuado para muebles de cocina y hogar
- Especialmente adecuado para habitaciones pequeñas
- Las superficies de las mesas pueden adaptarse individualmente al ancho de la carcasa
- Superficies de mesa que no forman parte del sistema de hardware
- Modelo nº: Coktail Reverse H35
- Aspecto de acero inoxidable, anodizado
- Aleación de aluminio, aluminio, resistente
- Alta calidad de marca de UMAXO®
Superficie:
- Aspecto de acero inoxidable, anodizado
Montaje:
- El cierre se hace con 6 tornillos M6 x 12 mm y 4 tornillos M6 x 45 mm, así como 10 tornillos roscados M6 (no incluidos)
- Orificios de montaje en la madera a preparar: 10 orificios con una profundidad de ⌀8 mm y 13 mm para los insertos roscados M6, seis de los cuales son para fijar en el cuerpo y cuatro para la placa extraíble
- En primer lugar, el cuerpo del mobiliario debe prepararse con un ancho de 300 a 1.200 mm, una profundidad de instalación de al menos 545 mm y una altura libre de al menos 110 mm
- Luego, las superficies deben cortarse según el ancho del módulo L y los agujeros de fijación deben hacerse según el patrón de perforación especificado
- Los insertos roscados M6 se insertan en los orificios de ⌀8 x 13 mm
- Las guías izquierda y derecha se fijan al cuerpo con los tornillos M6 x 12 mm suministrados
- La placa extraíble se fija al mecanismo guía con los tornillos M6 x 45 mm y luego se conecta a la placa articulada

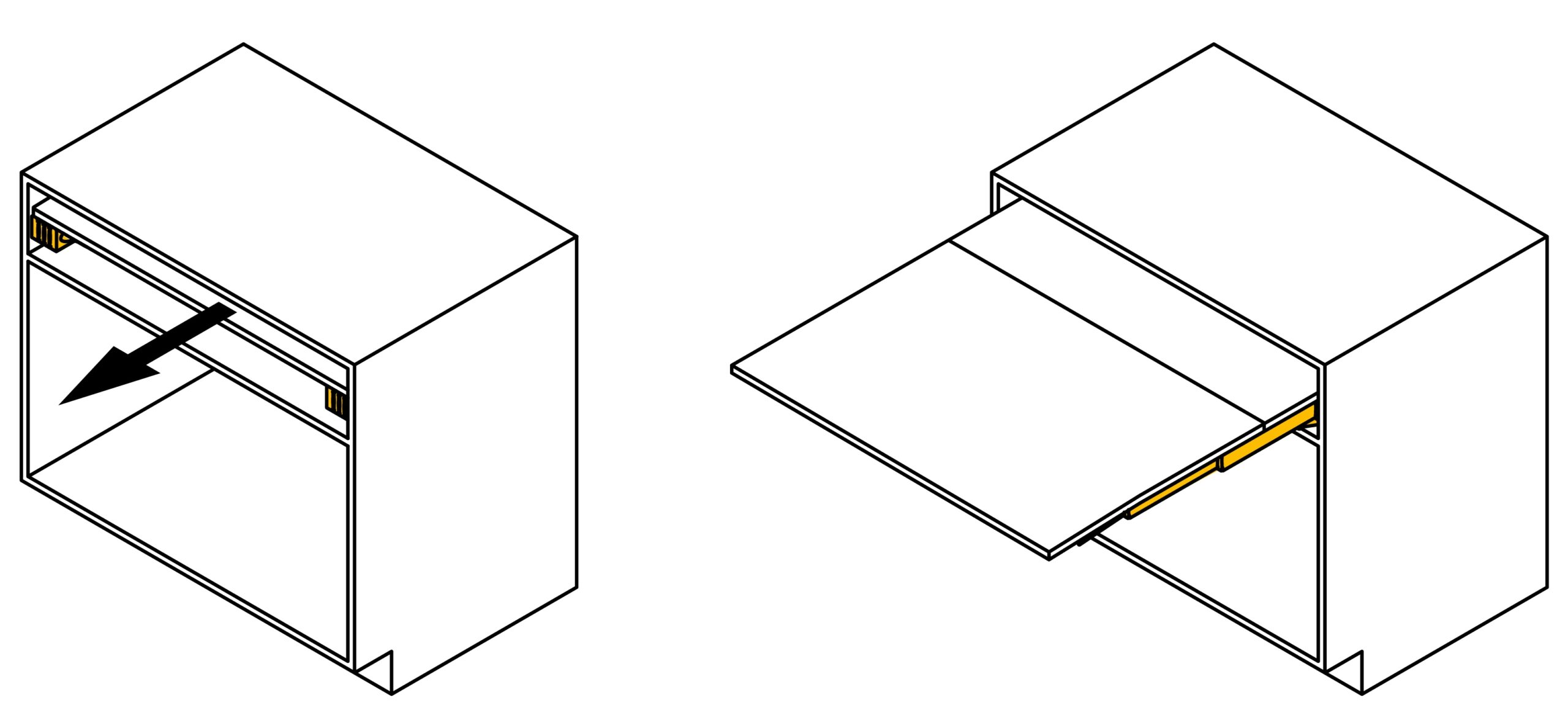

- Finalmente, se extrae completamente la mesa extraíble, se despliega la placa articulada y se comprueba la correcta función del sistema de bloqueo (para más detalles, véase el dibujo del ensamblaje)

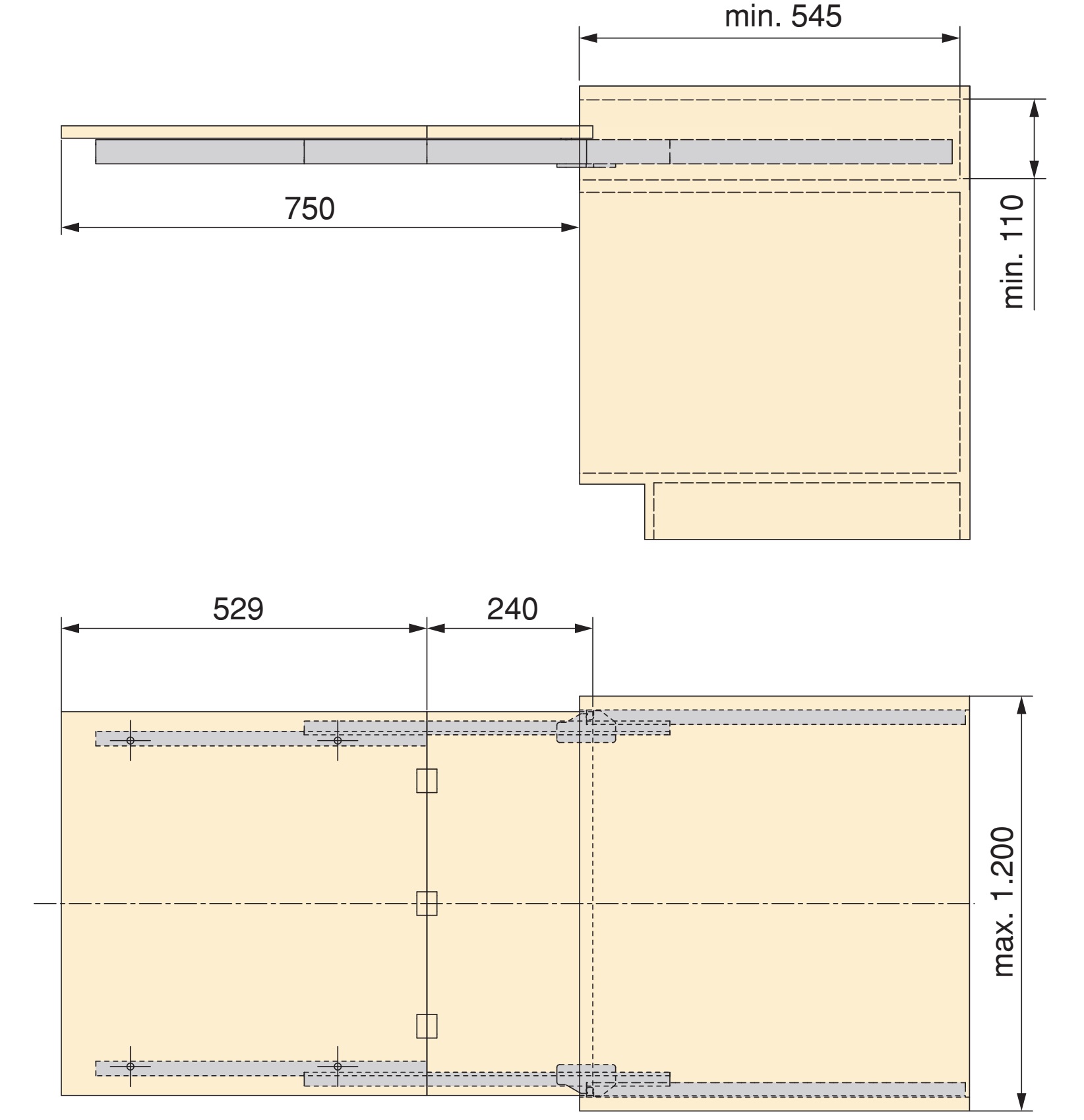

Las dimensiones:
- Longitud del cajón: 750 mm (29-17/32″)
- Ancho del módulo: 300 a 1.200 mm (11-13/16″ a 47-1/4″)
- Profundidad mínima de instalación: 545 mm (21-15/32″)
- Altura mínima de instalación: 110 mm (4-11/32″)
- Altura mínima en la zona guía: 35 mm (1-3/8″)
- Profundidad de la gran placa de extensión B: 529 mm (20-13/16″)
- Profundidad de la placa plegable C: 240 mm (9-7/16″)
- Ancho de la placa de extensión B: L – 5 mm
- Ancho de la placa plegable C: L – 5 mm
- Dimensión L: Ancho del módulo, máximo 1.200 mm (47-1/4″)
- Orificios para insertos roscados M6: ⌀5/16″ x 1/2″ (⌀8 mm x 13 mm) de profundidad
- Ancho de agujero ranurado: 11 mm (7/16″)
- Longitud alargada del agujero: 34 mm (1-11/32″)
- Distancia ranurada del agujero al borde: 14,5 mm (9/16″)
- Grosor del material en el área del orificio ranurado mostrada: 2,5 mm (3/32″)
- Placa de extensión de distancia de perforación: 300 mm (11-13/16″)
- Distancia del borde de la placa de extensión: 100 mm (3-15/16″)
- Distancia del borde de la placa articulada: 38,5 mm (1-17/32″)
- Punto de perforación del primer cuerpo: 60 mm (2-3/8″)
- Distancias adicionales de perforación de carrocería: 214,5 mm (8-7/16″) y 214,5 mm (8-7/16″)
- Medición de la posición de perforación en la placa B: L – 88,5 mm
- Medición de la posición de perforación en la placa C: L – 51,5 mm
Para obtener más dimensiones y detalles , consulte el dibujo técnico.
Material:
- Los 2046369 desmontables de la mesa están hechos de aleación de aluminio resistente
- La aleación de aluminio ofrece una excelente resistencia a la corrosión y durabilidad, lo que la hace ideal para su uso en herrajes de muebles
- También es ligera pero resistente, lo que facilita su manejo e instalación sin sacrificar estabilidad
Incluido en la entrega:
- 1 pieza 2046369 mesa desplegable hecha de aleación de aluminio robusta, aspecto de acero inoxidable, anodizado, 750 mm (29-17/32″)
- Este artículo no incluye tornillos de montaje
Información adicional:
Números de artículo del fabricante:
- ID del artículo: 2046369
- Número GTIN (EAN, UPC): 1111
Fabricante: EMUCA
