Descripción
Montaje de solapas de alta calidad, fabricado en metal y plástico robusto (metal y plástico), superficie: gris, 1010521, capacidad de carga: 10 kg (22 lbs)
Aplicación:
Soporte robusto para solapas de cuerda para solapas de muebles, aletas de armario, solapas de secretaria, de barra y mucho más.

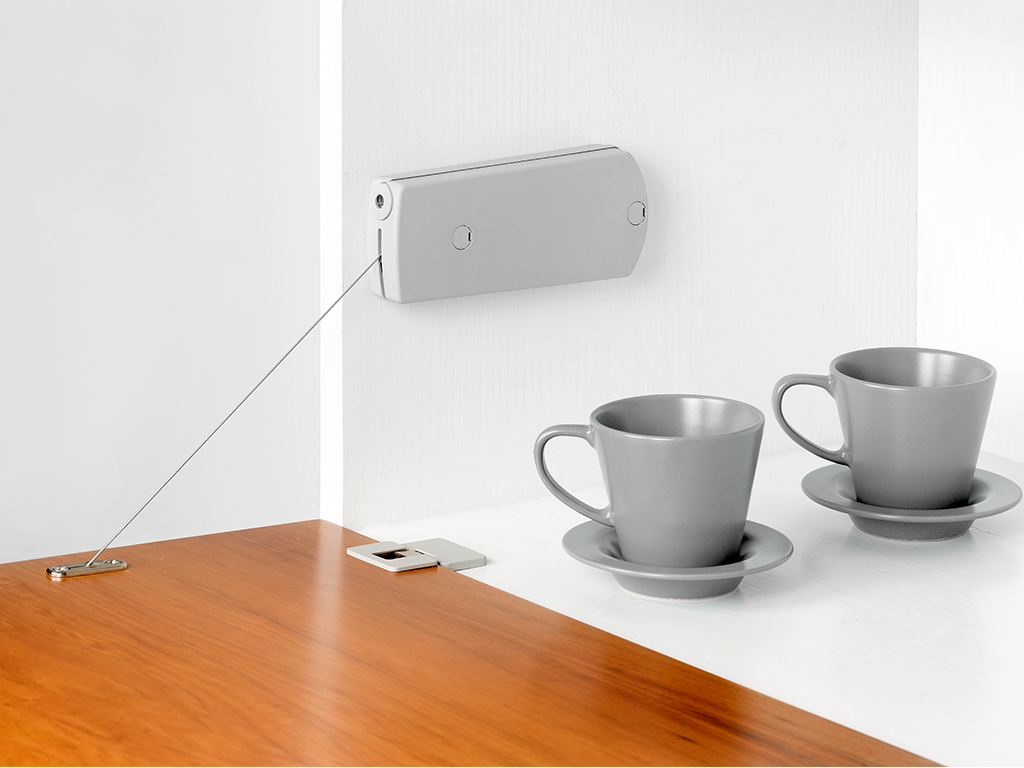

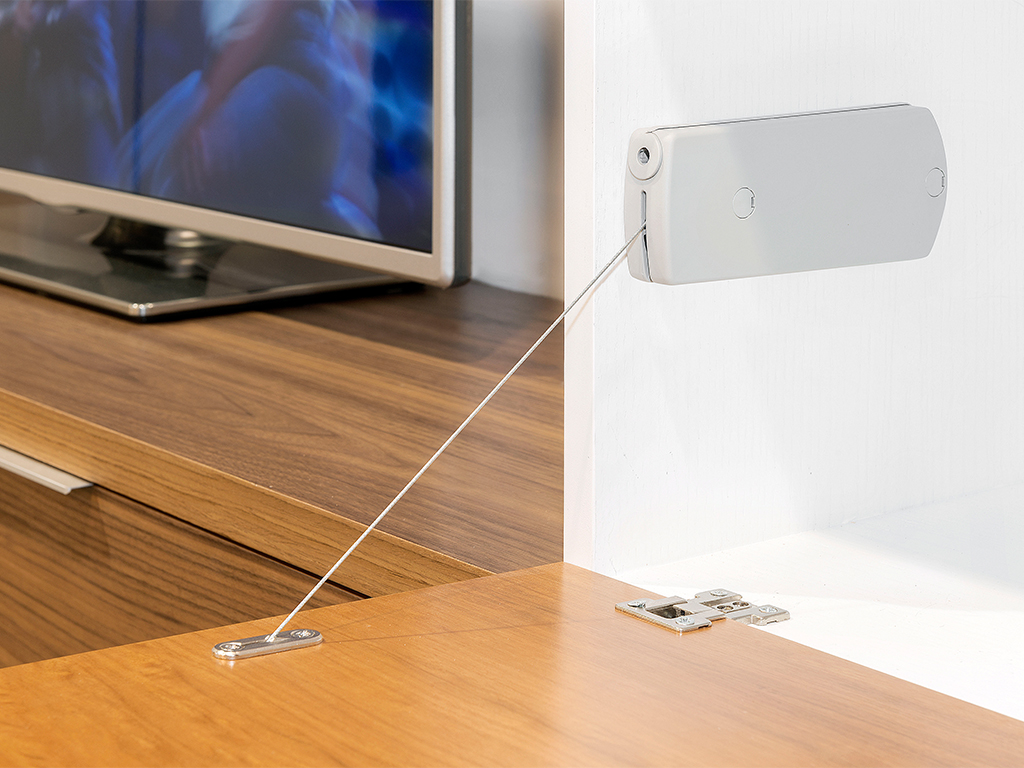

El 1010521 de ajuste de solapas (Microwinch) es un soporte compacto para solapas de muebles que se abren hacia abajo y funciona con un cable de acero resistente.
Al abrirse, el mecanismo ralentiza el movimiento descendente de la solapa y, por tanto, evita que caiga de forma incontrolable.
La posición final de la solapa abierta puede ajustarse para que el camino de apertura se adapte al mobiliario y al uso.
La versión de 10 kg (22 lbs) de fuerza de frenado está pensada para alturas de flaps de 210 a 480 mm (8-17/64″ – 18-57/64″); la combinación permitida de altura de solapas, peso y número de mecanismos se determina según la tabla de selección.
Dado que el portalápidas de cable 1010521 puede montarse horizontal o verticalmente, así como a la derecha o a la izquierda, también puede usarse de forma flexible en marcos de muebles más planos.
La combinación de acero y plástico garantiza una construcción compacta y robusta, y hace que el accesorio sea especialmente adecuado para mobiliario para el hogar, la oficina y los armarios.
Los 1010521 de alta calidad para las solapas de cuerda son perfectos, entre otras cosas:
- Muebles de salón
- Mobiliario de oficina
- Armarios de pared
- Aparadores
- Solapas para muebles
- Solapas de gabinete
- Flaps de secretaria
- Flaps de manillar
Detalles técnicos:
- Peso: 295 g
- Capacidad de carga: 10 kg (22 lbs)
- Tamaño: 160,5 mm (6-5/16″)
- Disponible en 4 versiones: 4 kg, 6 kg, 10 kg, 14 kg
- Fácil instalación, estable
- Movimiento descendente amortiguado de la solapa del mueble
- Posición ajustable del extremo de apertura
- Con cable de acero
- Se puede usar tanto a la derecha como a la izquierda
- Se puede montar horizontal y verticalmente
- Para alturas de solapa de 210 a 480 mm (8-17/64″ – 18-57/64″)
- Para grosores de panel de 16 a 22 mm (5/8″ – 55/64″)
- Diseño compacto
- Adecuado para canales planos de muebles
- Uso con bisagras de muebles
- Uno o dos mecanismos dependiendo del peso del colgajo y de la altura del colgajo
- Gris
- robusto
- Alta calidad de marca de UMAXO®
Superficie:
- Gris
- El gris ofrece una base versátil y elegante que combina bien con otros colores y materiales, creando una atmósfera tranquila y atemporal tanto en espacios modernos como clásicos
- Además, el gris tiene la capacidad de resaltar los acentos en una habitación sin ser dominante, lo que lo hace ideal para crear interiores armoniosos y equilibrados
Montaje:
- El cierre se realiza utilizando los seis tornillos incluidos en el alcance de la entrega (tornillos europeos)
- El soporte de la solapa de cuerda 1010521 tiene 2 orificios de montaje con ⌀6,5 mm a una distancia de 110 mm; la conexión separada de la solapa también tiene dos puntos de sujeción
- En primer lugar, el número de mecanismos que coinciden con la altura de la solapa y el peso de la solapa debe determinarse en base a la tabla de selección
- Luego, los puntos de fijación en el lado de la carcasa se marcan según la posición horizontal o vertical deseada y se perforan previamente para el mecanismo con ⌀5 mm x 12 mm
- En el caso de una llave de madera o de madera, se hacen dos orificios de ⌀5 mm (13/64″) x 13 mm y el orificio central de ⌀10 mm x 11 mm para la conexión de la solapa
- El soporte de la solapa y la conexión de la solapa se montan con los tornillos de fijación proporcionados

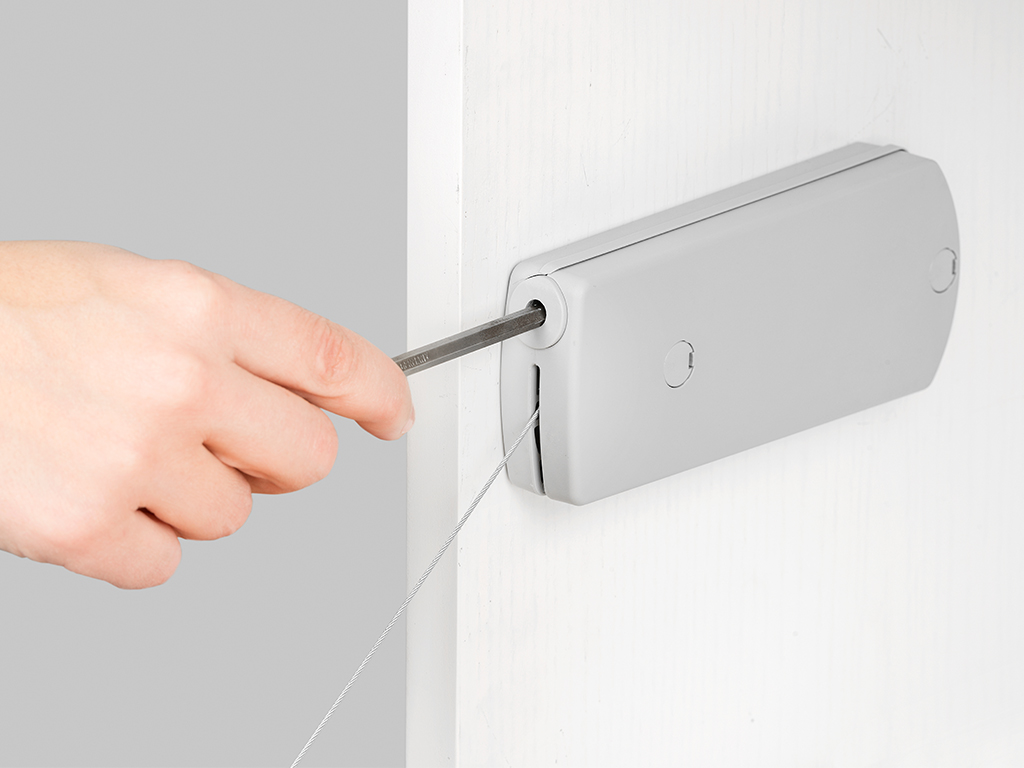

- Luego se conecta el cable de acero a la conexión de la solapa y se comprueba que funcione correctamente. Finalmente, se ajusta la posición de apertura del extremo, de modo que la solapa debe ser relajada durante el ajuste (para más detalles, véase el dibujo del ensamblaje)

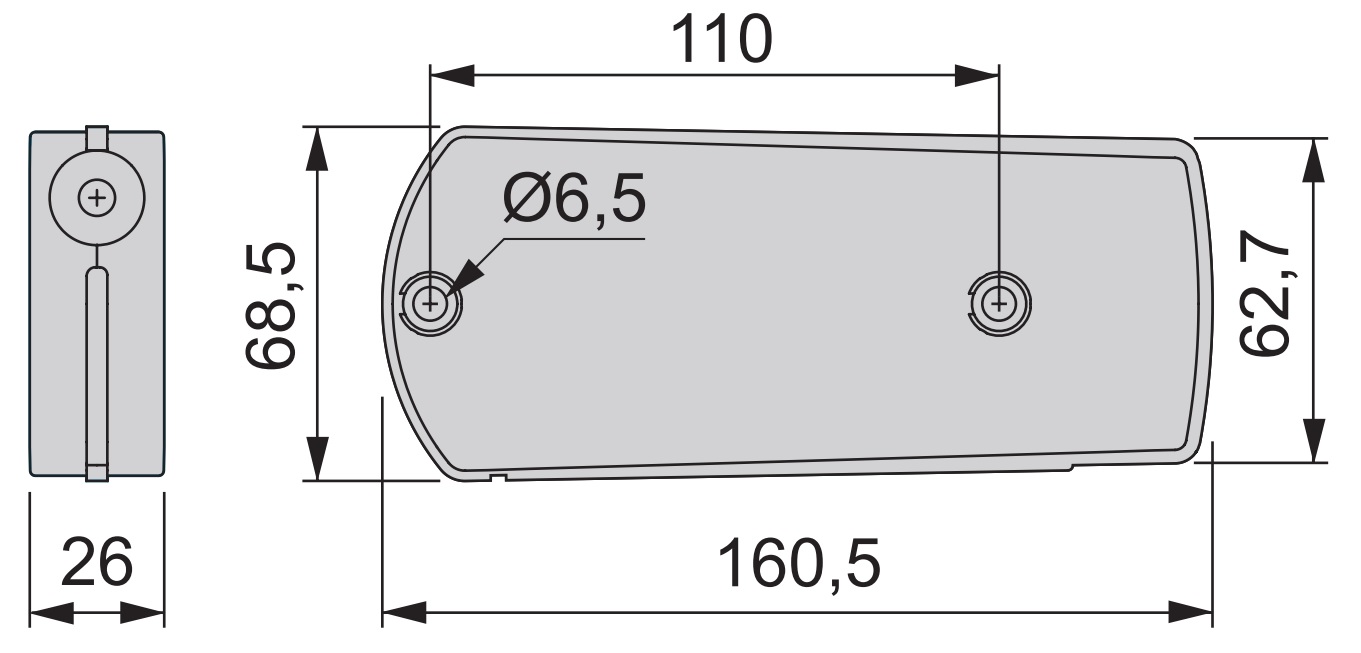

Las dimensiones:
- Longitud: 160,5 mm (6-5/16″)
- Altura máxima: 68,5 mm (2-45/64″)
- Altura de la caja en el extremo más estrecho: 62,7 mm (2-15/32″)
- Profundidad: 26 mm (1-1/32″)
- Espaciado entre los agujeros de montaje: 110 mm (4-21/64″)
- Orificios de montaje en el mecanismo: ⌀6,5 mm (1/4″)
Para obtener más dimensiones y detalles , consulte el dibujo técnico.
Material:
- Los portaaletas 1010521 cuerda están hechos de metal y plástico robusto (tanto metal como plástico)
- Cuerda de acero
- La combinación de metal y plástico proporciona un equilibrio óptimo entre resistencia y flexibilidad, lo que hace que los accesorios sean robustos y adaptables al mismo tiempo
- Además, esta combinación de materiales permite mejorar la estética y la funcionalidad, ya que ofrece estabilidad y variedad de opciones de diseño

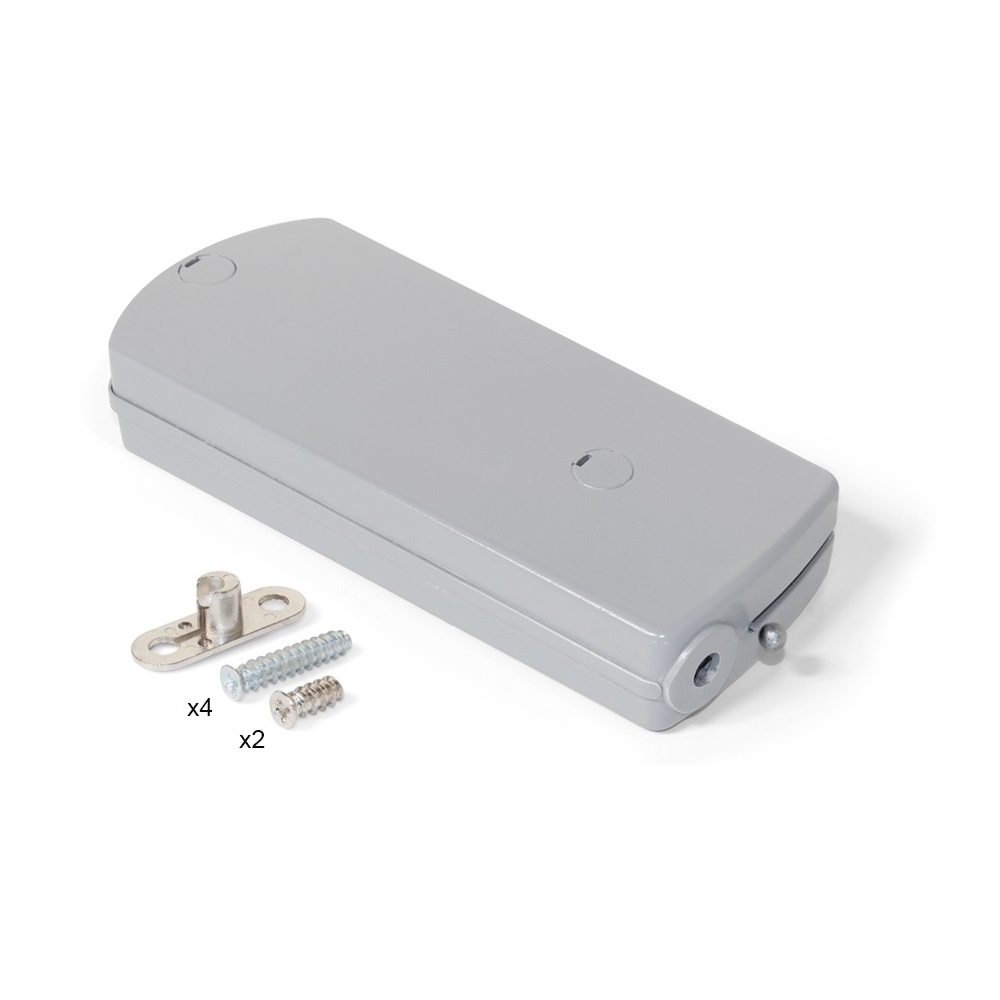

Incluido en la entrega:
- 1 juego 1010521 portasolapas de cable hecho de metal y plástico robusto, gris
- 6 piezas de tornillos Euro
Información adicional:
Números de artículo del fabricante:
- ID del objeto: 1010521
- Número GTIN (EAN, UPC): 8432393100661
Fabricante: EMUCA
