Descripción

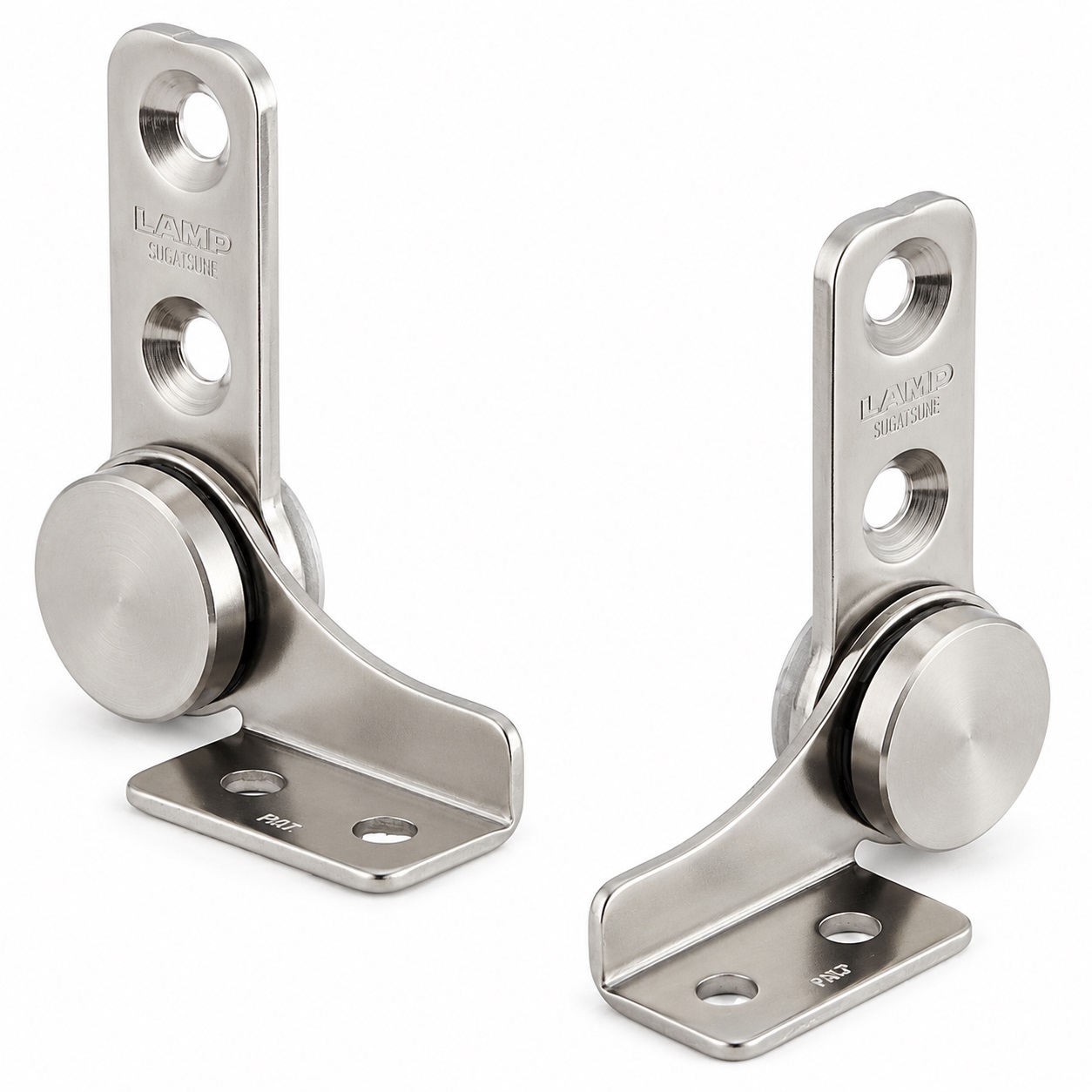

Conjunto de 2 bisagras de fricción de alta calidad (izquierda + derecha), par motor: 9 N·m, fabricadas en acero inoxidable de alta calidad SUS430 (1.4016 o X6Cr17), superficie: natural (sin procesar), HG-TB45 (HG-TB45L y HG-TB45R)
Aplicación:

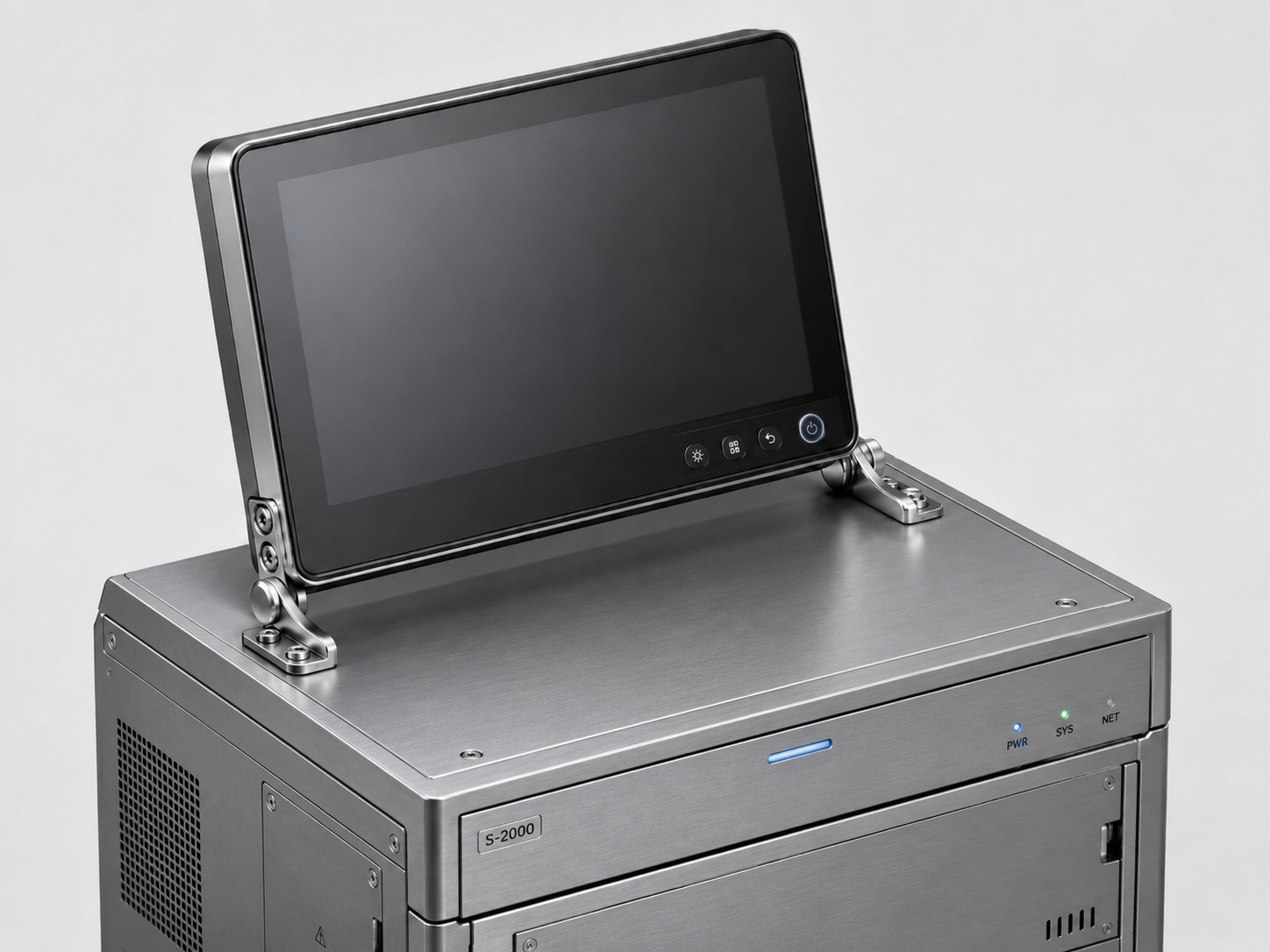

2 bisagras de fricción de alta calidad para tapas de dispositivos, solapas de muebles, carcasas de monitores y mucho más.
El conjunto de bisagras de par HG-TB45 consta de una bisagra izquierda (HG-TB45L) y otra derecha (HG-TB45R) para una guía simétrica de solapas montadas horizontalmente.
Cada bisagra genera un par constante de 4,5 N·m, lo que permite que la solapa se posicione continuamente dentro del rango de carga adecuado.
En conjunto, ambas bisagras proporcionan un par total nominal de 9 N·m y distribuyen la carga de forma uniforme a ambos lados.
La función de tope libre mantiene la tapa, las pantallas o las solapas del dispositivo en la posición deseada sin necesidad de detentación adicional.
El diseño en espejo izquierda-derecha garantiza una instalación limpia y un movimiento estable y controlado en ambas direcciones de rotación.
La robusta estructura de acero inoxidable SUS430 es especialmente adecuada para electrodomésticos, mobiliario e instalaciones técnicas.
Las bisagras de fricción de alta calidad HG-TB45 son perfectas para, entre otras cosas:
- Monturas LCD
- Cámaras de vigilancia
- Paneles de control
- Cubiertas de máquinas
- Unidades de visualización
- Consolas
- Carcasas técnicas
- Tapa del dispositivo
- Solapas para muebles
- Recintos de monitores
Detalles técnicos:
- Par motor: 9 N·m
- Peso: 134 g
- Tamaño: 61 mm (2-13/32″)

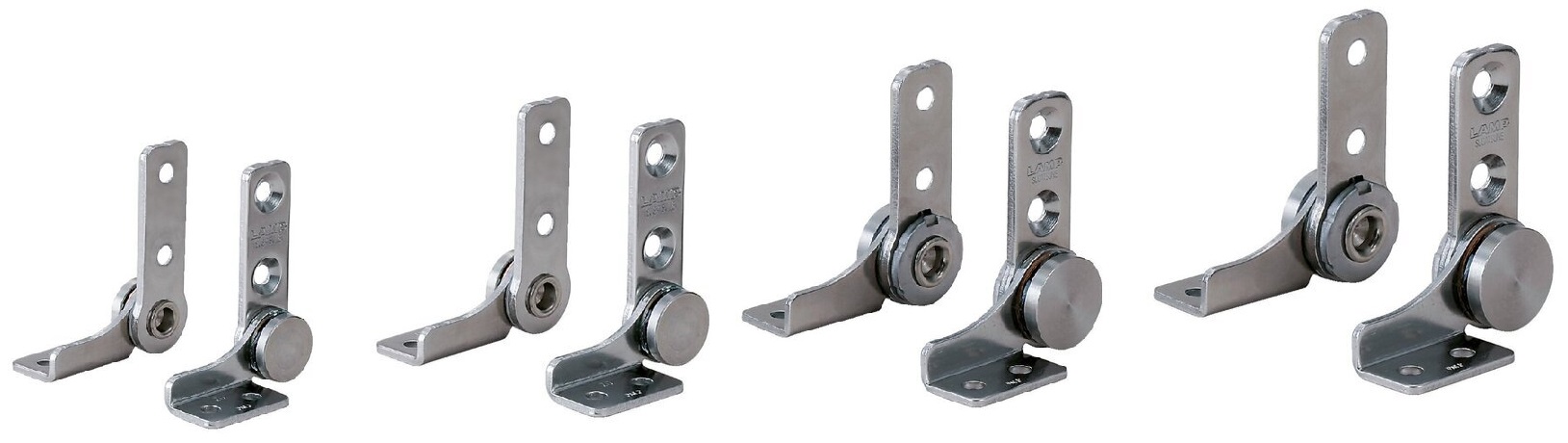

- Disponible en cuatro niveles diferentes de par: 1,4 N·m (HG-TB7), 4 N·m (HG-TB20), 6 N·m (HG-TB30) y 9 N·m (HG-TB45)
- Fácil instalación, estable
- Conjunto de una bisagra de par izquierda y otra derecha
- HG-TB45L para el lado izquierdo
- HG-TB45R para el lado derecho
- Par constante en ambas direcciones de movimiento
- Función de parada libre sin pasos
- Ángulo de apertura hasta 360°
- Para montaje horizontal
- Material principal: Acero inoxidable SUS430
- Temperatura de funcionamiento de 0 °C a 40 °C
- Probado internamente con 20.000 ciclos de apertura y cierre
- Diseño de imagen especular izquierda-derecha
- Adecuado para aplicaciones técnicas e industriales
- Espesor del material: 3 mm (1/8″)
- Natural (sin procesar)
- Resistente a la intemperie, libre de óxido o corrosión
- Alta calidad de marca de Sugatsune / LAMP®.
Superficie:
- Natural (sin procesar)
- La superficie del material permanece visible y no está cubierta por un recubrimiento adicional
Montaje:
- Primero, las posiciones de fijación en la solapa y en el cuerpo o en la carcasa del dispositivo deben marcarse y perforarse previamente mediante el dibujo dimensional técnico
- El HG-TB45L está montado en el lado izquierdo y el HG-TB45R en el derecho
- Ambos ejes de bisagra deben estar exactamente a la misma altura, alineados horizontalmente y alineados entre sí
- Para el margen de alineación requerido, los orificios de montaje deben hacerse ligeramente excesivos según las especificaciones del fabricante con una tolerancia de C0,5
- Las patas verticales están bien sujetas con tornillos avellanados M5 y las patas horizontales con tornillos de cabeza de cilindro o cabeza de cilindro M5
- La solapa debe operarse a lo largo de todo el rango de movimiento y comprobar la posición segura en diferentes posiciones de apertura
Las dimensiones:
- Las medidas se aplican a las bisagras izquierda y derecha; Las dos versiones son imágenes especulares
- Altura de la bisagra de par: 61 mm (2-13/32″)
- Profundidad: 53 mm (2-3/32″)
- Ancho: 24,5 mm (31/32″)

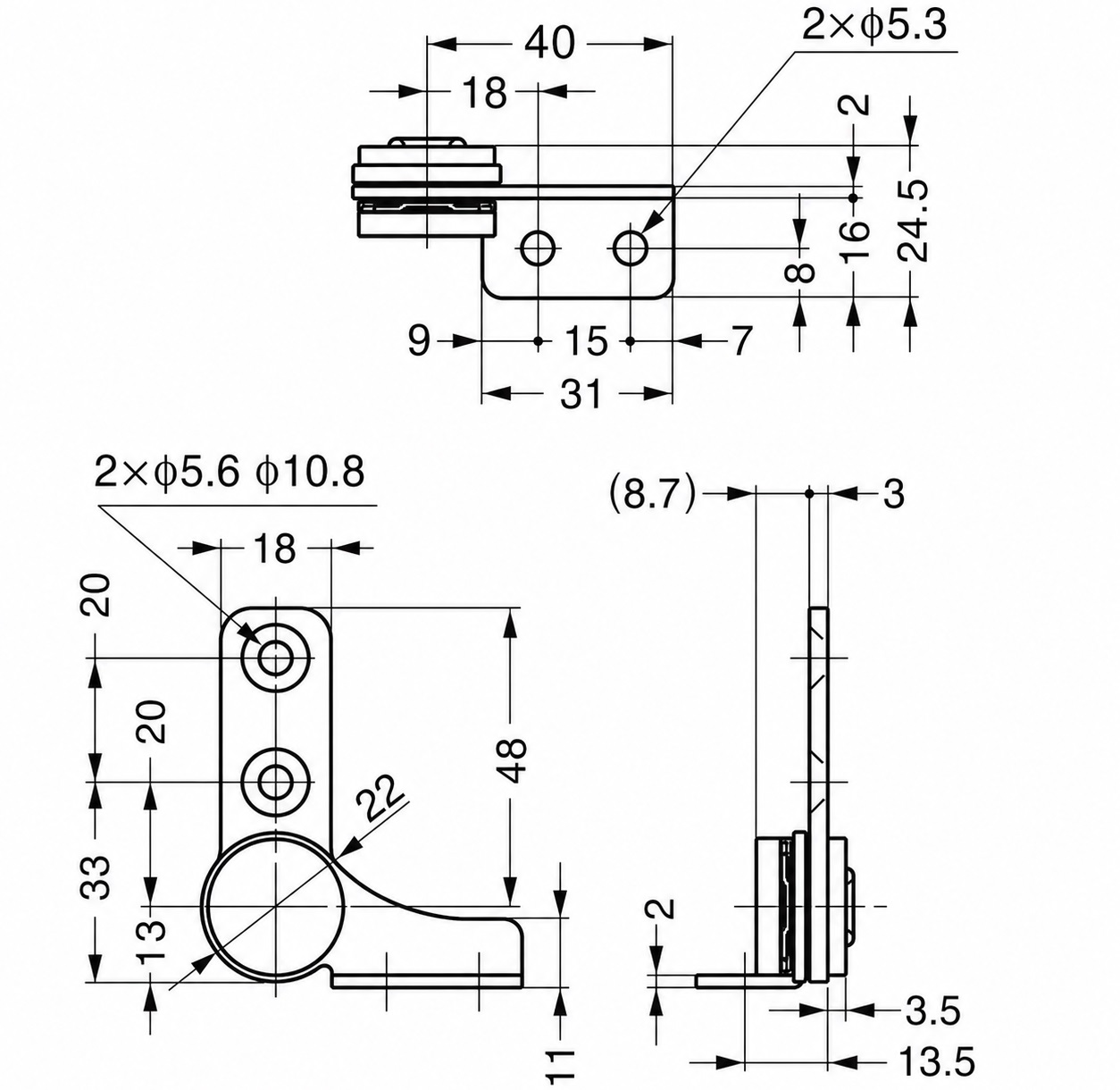

Para obtener más dimensiones y detalles , consulte el dibujo técnico.
Material:
- Las bisagras de fricción HG-TB45 están hechas de acero inoxidable SUS430 de alta calidad (1.4016 o X6Cr17)
- El acero inoxidable SUS430 (1.4016) proporciona una sólida resistencia a la corrosión en interiores secos a moderadamente húmedos, lo que lo hace muy adecuado para muebles y ferretería industrial sin exposición al cloruro
- Es ferromagnética y, por tanto, ideal para pestillos magnéticos, mecanismos de bloqueo y contraplacas
Incluido en la entrega:
- 1 juego de bisagras de par HG-TB45 (HG-TB45L y HG-TB45R) fabricadas en acero inoxidable de alta calidad SUS430, natural (sin procesar)
- Este artículo no incluye tornillos de montaje
Vea el video del producto:
Números de artículo del fabricante:
- ID del artículo: HG-TB45L y HG-TB45R (alternativamente: 170-012-418 y 170-012-417)
- Número de artículo: HG-TB45
- Número GTIN (EAN, UPC): 4510932004121 y 4510932004138
Fabricante: Sugatsune / LAMP® (Japón)
