Descripción
Soporte robusto para solapa, hecho de metal y plástico robusto (metal y plástico), superficie: negra, HDS-30HL-BL (180-104-083), versión: izquierda
Aplicación:
Soporte de solapas estables para plegues, muebles de cocina y mucho más.
Versión: izquierda. Solo se incluye el lado izquierdo.
El soporte para solapas HDS-30HL-BL (HDS-30HL-BL) es un soporte suave para solapas de muebles de madera que se abren hacia arriba.
Esto ralentiza el movimiento de cierre de la solapa y, por tanto, evita que golpee con fuerza.
El mecanismo de cierre integrado mantiene la solapa firmemente pegada al cuerpo en posición cerrada.
En posición abierta, el accesorio sostiene una posición estable en el extremo con un ángulo de apertura de 80°.
La versión H de alta resistencia está pensada para flaps con un par de motor de 24,5 a 29,4 N·m por par, por lo que es adecuada para flaps más grandes o pesados.

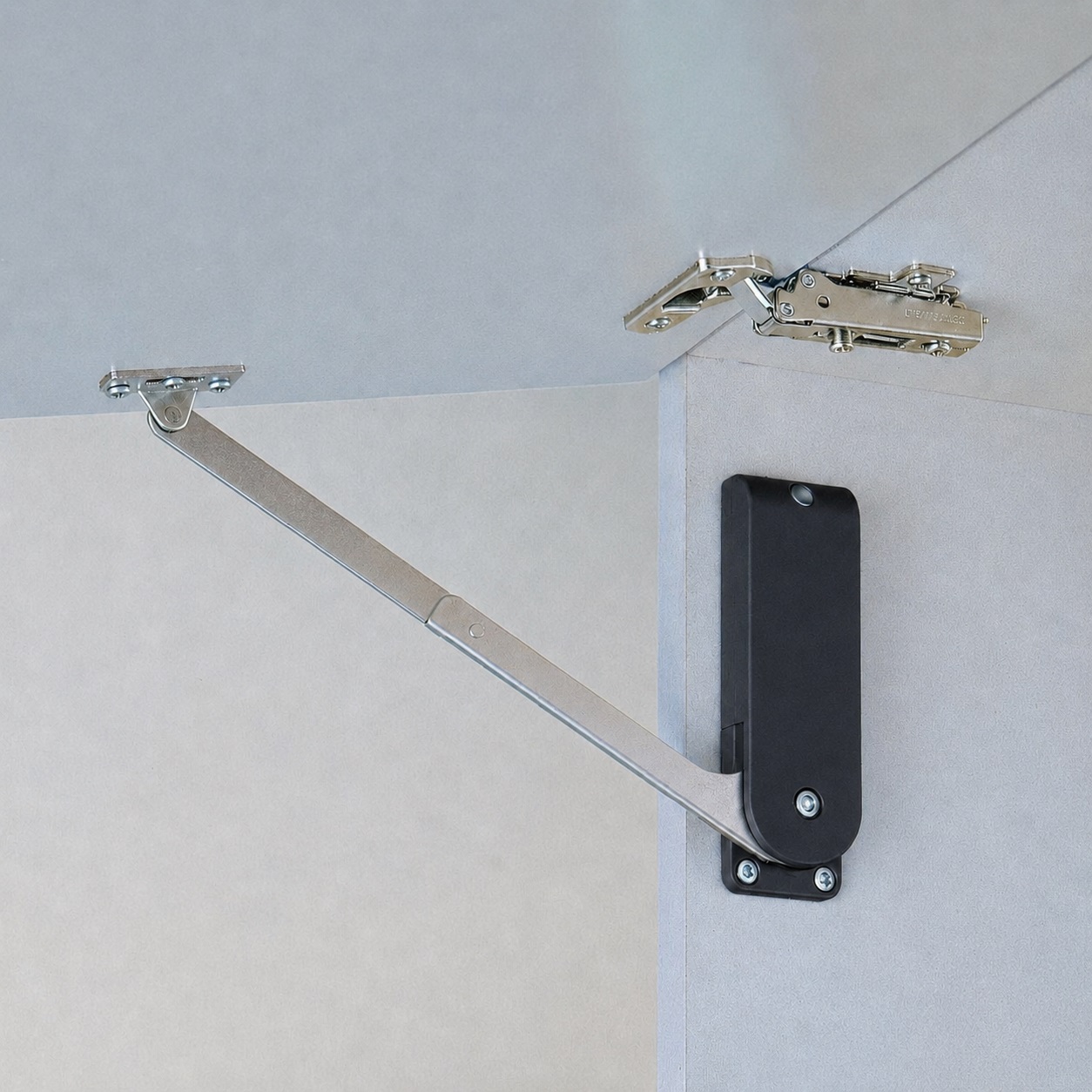

El accesorio puede combinarse con bisagras de piano, bisagras de trapo o una bisagra adecuada para ollas, y permite un movimiento controlado y de alta calidad de las solapas en la construcción de muebles.
Las conexiones de solapa HDS-30HL-BL de alta calidad son perfectas para, entre otras cosas:
- Solapas para muebles
- Solapas de madera
- Solapas de gabinete
- Armarios de pared
- Armarios de pared
- Muebles de salón
- Flip up
- Muebles de cocina
Detalles técnicos:
- Versión: izquierda
- Peso: 300 g
- Capacidad de carga (capacidad de carga): 14,7 N (1,5 kp)
- Tamaño: 140 mm (5-33/64″)
- Fácil instalación, estable
- Modelo H para flaps pesados
- Para solapas de madera que se abren hacia arriba
- Función de suavidad al cerrar
- Amortiguador integrado contra golpes
- Mecanismo de cierre integrado para posición cerrada
- Mantener la función en posición completamente abierta
- Probado para 50.000 ciclos de apertura y cierre
- Ángulo de haz 80°
- Adecuado para correa de piano, correa de trapo o bisagra de copa
- Rango de par motor: 24,5 a 29,4 N·m por par
- Negro
- robusto
- Alta calidad de marca de Sugatsune / LAMP®.
Superficie:
- Negro
- Los acabados negros irradian una elegancia atemporal y pueden ayudar a que una habitación se vea más lujosa y elegante
- Si bien los estilos de interior pueden cambiar, el negro siempre sigue siendo una opción segura que se puede adaptar fácilmente a las nuevas tendencias
- Los acabados negros se pueden utilizar en diferentes habitaciones, ya sea la cocina, la sala de estar o la oficina
- Palanca del conector de la solapa: niquelado
Montaje:
- La fijación se realiza utilizando los seis tornillos incluidos en el alcance de entrega (tornillo de cabeza de rodaje autoroscado 3,5 x 15 mm)
- Primero, hay que calcular y comprobar el par de la solapa para que el diseño se ajuste al peso y la altura de la solapa
- Después de eso, las bisagras deben instalarse correctamente y la solapa debe poder abrirse y cerrarse suavemente antes de instalar el soporte de la solapa

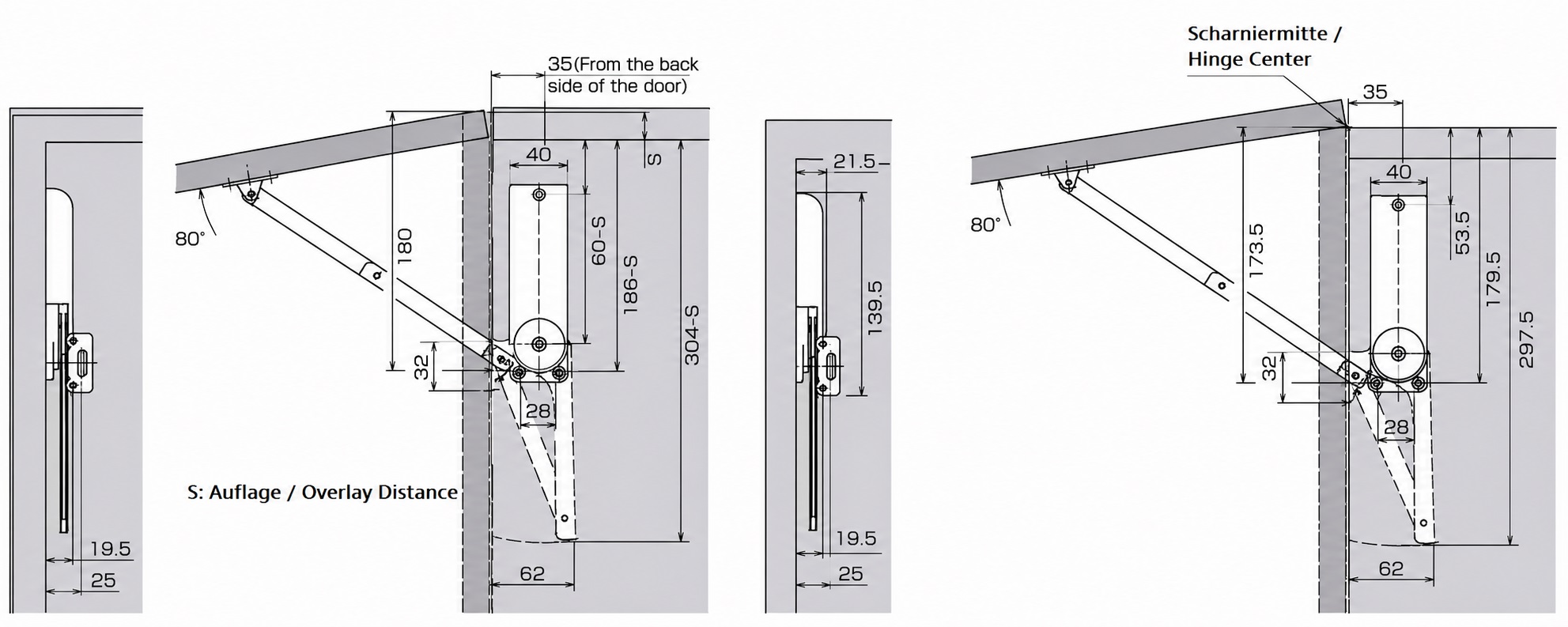

- El soporte de solapa HDS-30HL-BL está fijado en el lado izquierdo de la carcasa con tornillos de ⌀ 3,5 x 15 mm según el plano de montaje
- El soporte de la solapa tiene 3 orificios de montaje. La distancia entre los orificios de montaje es de 126 mm (4-61/64″) y 28 mm (1-7/64″)
- La distancia entre el centro del conector y el borde frontal interior es de 35 mm (1-3/8″)
- La placa de montaje solo se prefija primero mediante el orificio ranurado en la solapa
- Luego se abre y cierra la solapa para que la posición de la placa de montaje pueda ajustarse y que el movimiento sea suave y fluido
- Finalmente, la placa de montaje se atornilla firmemente sobre los agujeros redondos y todos los tornillos se comprueban para comprobar que están apretados. La distancia entre los orificios de montaje es de 32 mm (1-17/64″) (para más detalles, véase el dibujo del ensamblaje)
Las dimensiones:
- Longitud de ajuste de solapas: 140 mm (5-33/64″)
- Ancho: 40 mm (1-37/64″)
- Profundidad: 20 mm (25/32″)

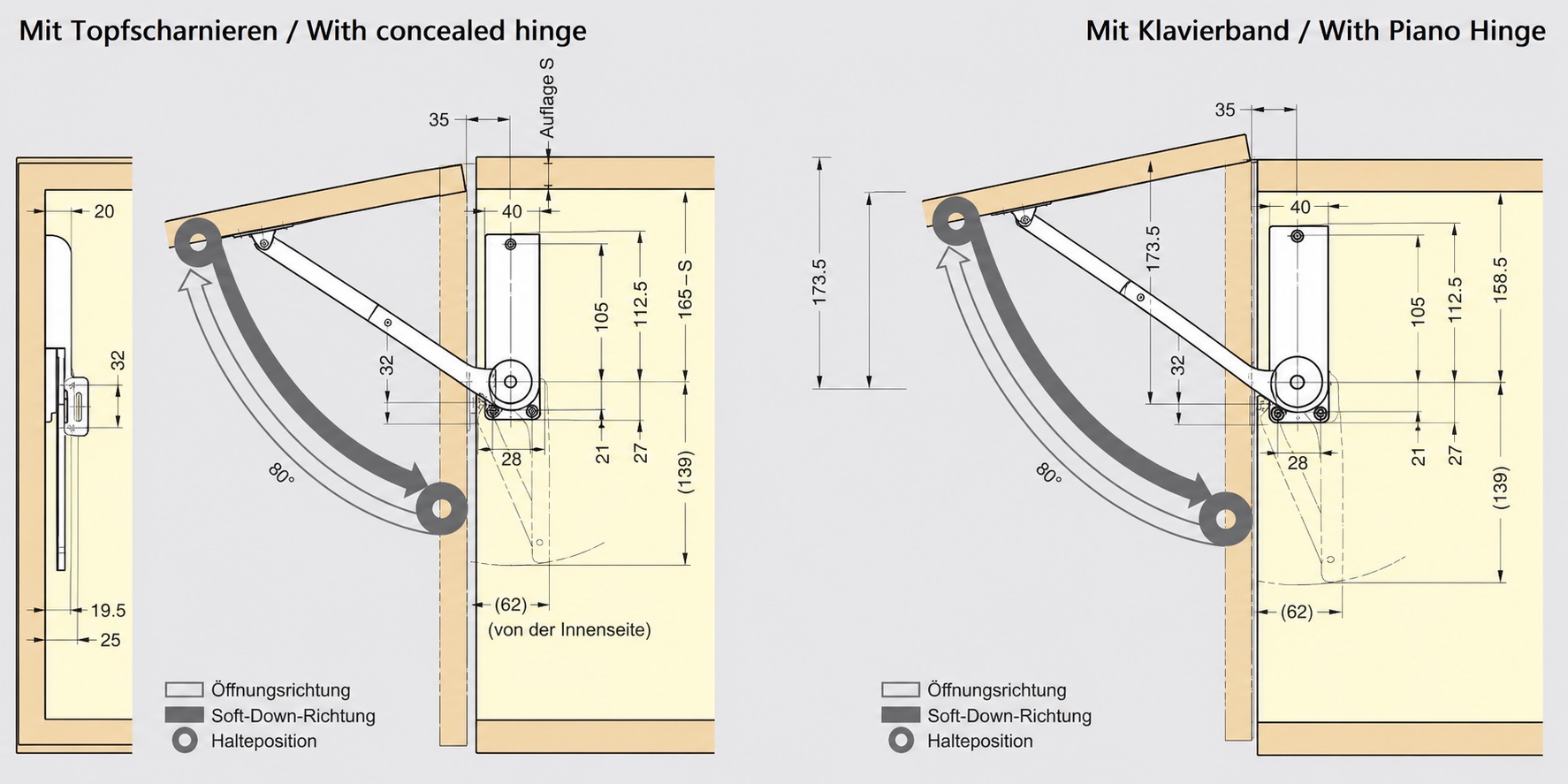

Para obtener más dimensiones y detalles , consulte el dibujo técnico.
Material:
- Los accesorios de solapa HDS-30HL-BL están hechos de metal y plástico robusto (metal y plástico)
- La combinación de metal y plástico proporciona un equilibrio óptimo entre resistencia y flexibilidad, lo que hace que los accesorios sean robustos y adaptables al mismo tiempo
- Además, esta combinación de materiales permite mejorar la estética y la funcionalidad, ya que ofrece estabilidad y variedad de opciones de diseño
Incluido en la entrega:

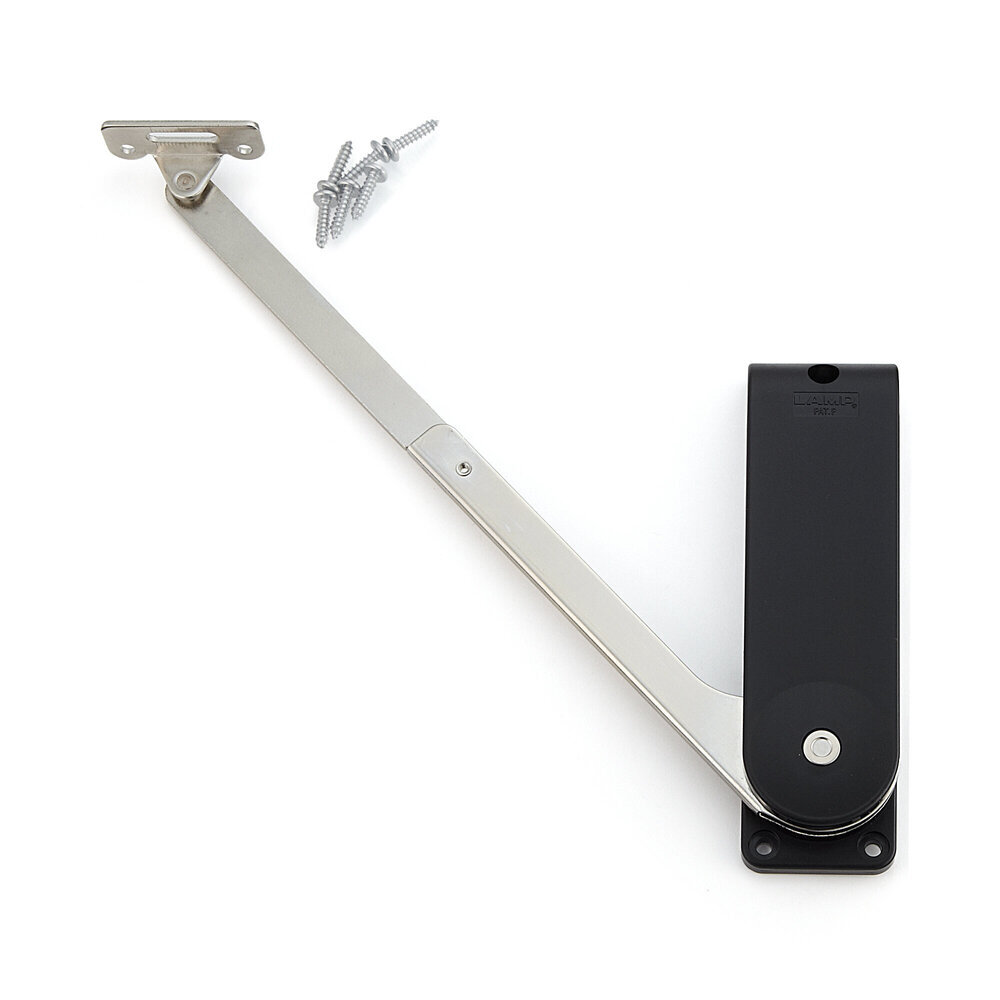

- Soporte de solapa de una sola pieza HDS-30HL-BL (180-104-083) hecho de metal y plástico robusto, negro, versión: izquierda
- 6 piezas de tornillo de cabeza de pan autoroscado, 3,5 x 15 mm
Información adicional:
Números de artículo del fabricante:
- ID del artículo: 180-104-083
- Número de artículo: HDS-30HL-BL
- Número GTIN (EAN, UPC): 4510932024259
Fabricante: Sugatsune / LAMP® (Japón)
