Descripción

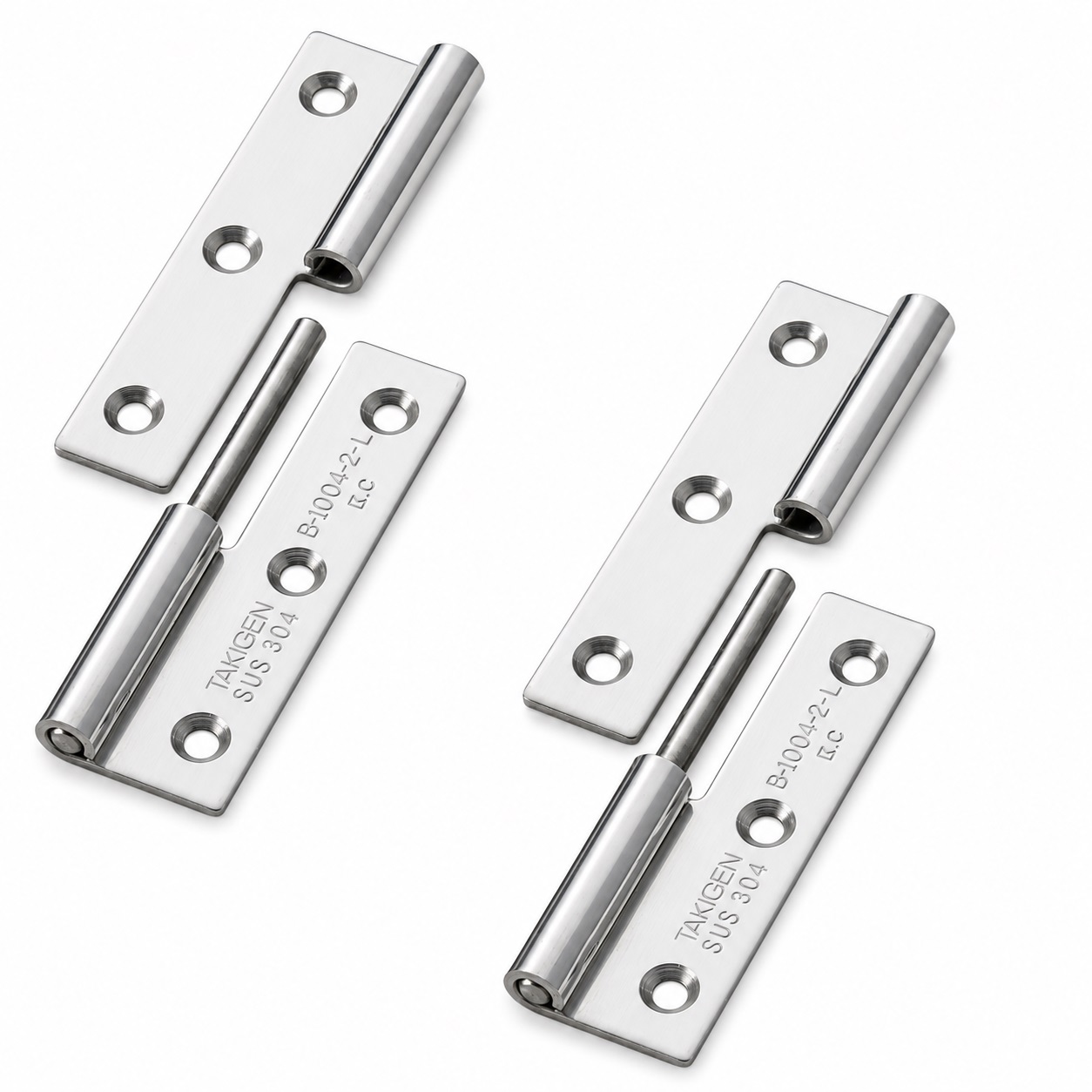

Bisagra robusta de alta calidad para 2 piezas, fabricada en acero inoxidable macizo SUS304 (V2A o 1.4301), superficie: pulida brillante, B-1004-2-L (10565), altura: 64 mm (2-33/64″), versión: izquierda, capacidad de carga: 10 kg (23 lbs)
Aplicación:
Bisagra robusta para puertas, escotillas de mantenimiento y mucho más.
Versión: izquierda. Para puertas y solapas con bisagras izquierdas.
La bisagra elevadora B-1004-2-L (10565) conecta puertas o solapas a una carcasa de forma desmontable.
Al levantar, el componente móvil puede separarse de la parte de la bisagra montada permanentemente sin aflojar los tornillos de fijación.
La versión izquierda está pensada para construcciones con bisagras izquierdas.
El material SUS304 y la superficie pulida con espejo proporcionan una alta resistencia a la corrosión para aplicaciones en cocina, marinas y exteriores.
Seis orificios avellanados permiten un cierre a ras y de baja interferencia con tornillos aventanados M3.
Al usar dos bisagras verticalmente, TAKIGEN cita una masa de puerta de 10 kg (23 lbs) como valor de referencia.
Las bisagras de alta calidad de la suspensión B-1004-2-L son perfectas para, entre otras cosas:
- Carcasa exterior
- Puertas de máquina
- Puertas de equipos
- Cubiertas de máquinas
- Puertas de electrodomésticos de cocina
- Puertas
- Escotillas de mantenimiento
Detalles técnicos:
- Versión: izquierda
- Peso: 40 g (para 2 piezas: 80 g)
- Capacidad de carga (capacidad de carga): 10 kg (23 lbs) – para 2 piezas
- Altura: 64 mm (2-33/64″)
- Disponible en 2 acabados: izquierda y derecha, en 2 materiales: acero inoxidable SUS304 y acero, y en 3 longitudes: 50 mm, 64 mm y 75 mm
- Fácil instalación, estable
- Construcción desmontable en dos piezas
- Alta resistencia a la corrosión
- Grosor del material: 1,5 mm (1/16″)
- Seis orificios avellanados para tornillos M3
- Pasador de bisagra de ⌀4 mm (5/32″)
- La puerta se puede quitar sin aflojar los tornillos
- Adecuado para aplicaciones tanto en interiores como en exteriores
- Cumple con RoHS10
- Pulido brillante
- Resistente a la intemperie, libre de óxido o corrosión
- Alta calidad de marca de TAKIGEN®
Superficie:
- Pulido brillante
- Las superficies pulidas y brillantes en los muebles y componentes mejoran la estética y les dan un aspecto elegante y de alta calidad
- Además, la superficie lisa facilita la limpieza y garantiza menos adherencia de suciedad y suciedad
Montaje:
- El cierre se hace con 6 piezas de tornillos avellanados M3 (no incluidos)
- El WAHR B-1004-2-L (10565) tiene 6 orificios de montaje
- La distancia entre los orificios de montaje es de 24 mm (15/16″) horizontalmente y 24 mm (15/16″) verticalmente
- En primer lugar, las posiciones de las dos mitades de la bisagra deben marcarse según la dirección del tope izquierdo y los seis puntos de anclaje deben prepararse
- La mitad bisagra en el lado de la carcasa está sujeta con tres tornillos avellanados M3
- La mitad de la bisagra en el lado de la puerta también está montada con tres tornillos avellanados M3
- Ambas mitades de la bisagra deben estar alineadas para que el pasador pueda insertarse sin tensión
- La puerta o la solapa se fija entonces al pasador de la bisagra desde arriba
- Por último, es necesario comprobar la suavidad, el acoplamiento completo del pasador y el ajuste ajustado de todos los tornillos
Las dimensiones:
- Altura total de la bisagra de elevación: 64 mm (2-33/64″)
- Ancho: 36 mm (1-27/64″)
- Diámetro del pasador de la bisagra: ⌀4 mm (5/32″)

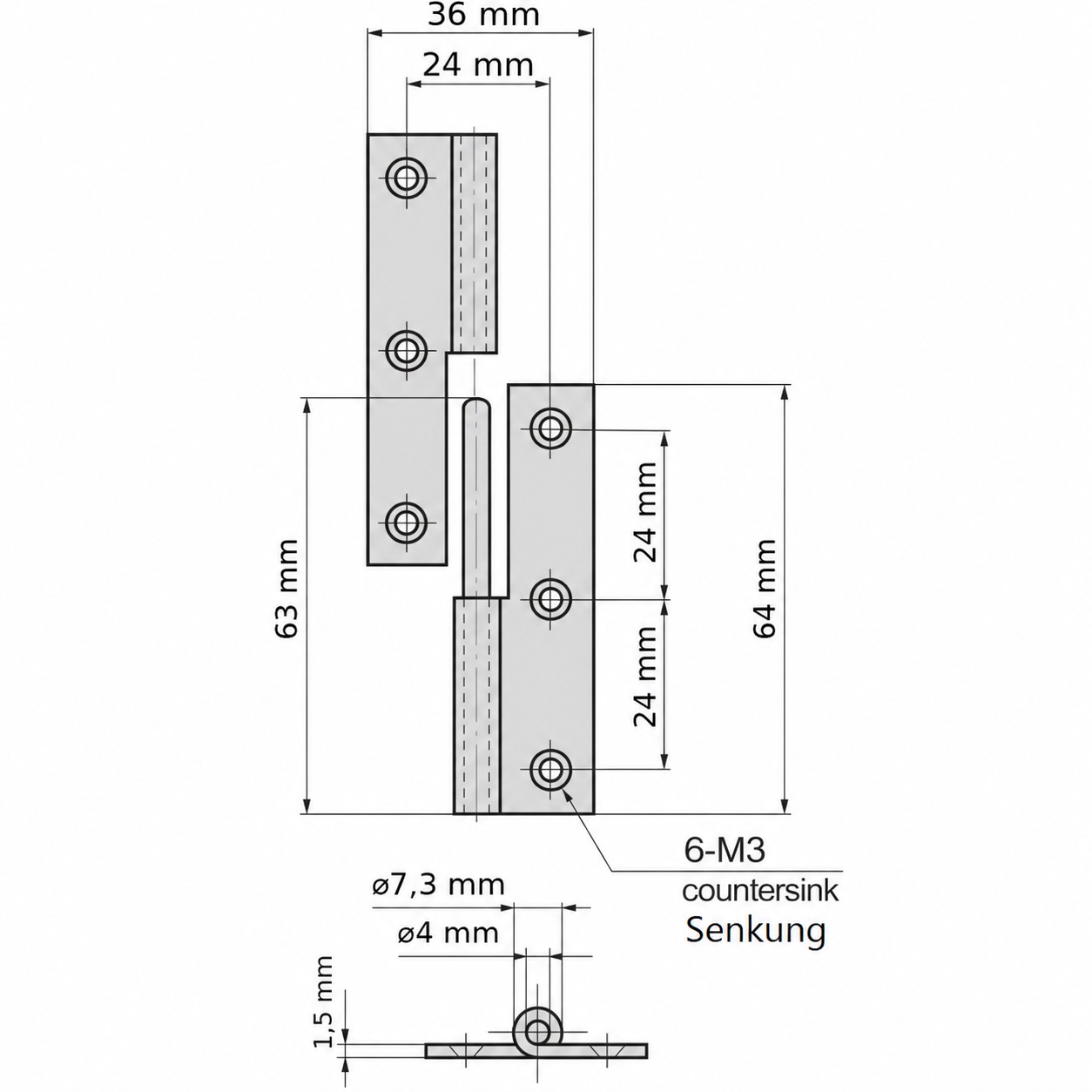

Para obtener más dimensiones y detalles , consulte el dibujo técnico.
Material:
- Las bisagras insignia de la B-1004-2-L están fabricadas en acero inoxidable macizo SUS304 (V2A o 1.4301)
- El acero inoxidable SUS304 se caracteriza por su alta resistencia a la corrosión y durabilidad, lo que lo hace ideal para su uso en entornos exigentes
- Además, ofrece un acabado atractivo, pulido o satinado que es moderno y fácil de mantener
Incluido en la entrega:
- 2 piezas de bisagra elevadora B-1004-2-L (10565) fabricada en acero inoxidable macizo SUS304, pulido brillante, 64 mm (2-33/64″), versión: izquierda
- Este artículo no incluye tornillos de montaje
Números de artículo del fabricante:
- ID del artículo: 10565
- Número de ítem: B-1004-2-L
- Número GTIN (EAN, UPC): 0618455525858
Fabricante: TAKIGEN (Japón)
